دليل لمصابيح RGB LED مع أنواعها واستخداماتها وفوائدها ومقارناتها
2025-10-14 7250

لقد غيرت مصابيح RGB LED طريقة استخدامنا للضوء، مما يجعل من السهل إنشاء ملايين الألوان باللون الأحمر والأخضر والأزرق فقط.إنها قوية ومرنة ومثالية بالنسبة لك.في هذه المقالة، دعونا نناقش كيفية عمل مصابيح RGB LED، وأنواعها، وخيارات التحكم، وإعدادات Arduino، واستخدامات الإضاءة الإبداعية، وأفضل النماذج، والفوائد، والمقارنات، واستكشاف الأخطاء وإصلاحها، ونصائح السلامة.

كتالوج

فهم كيفية عمل مصابيح RGB LED

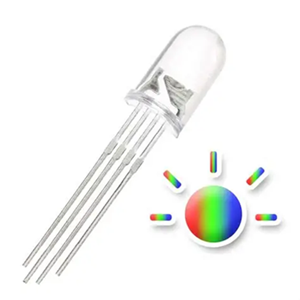

تجمع مصابيح RGB LED بين ثلاثة صمامات ثنائية صغيرة باعثة للضوء الأحمر والأخضر والأزرق داخل حزمة واحدة.ومن خلال ضبط سطوع كل لون، يمكنهم إنتاج نطاق واسع من الأشكال باستخدام نموذج الألوان المضافة (نفس المبدأ المستخدم في شاشات الكمبيوتر والشاشات الرقمية).

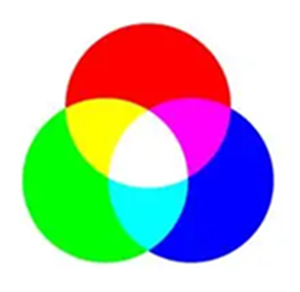

الشكل 2. نموذج الألوان المضافة

نموذج اللون الإضافي

يقوم نموذج ألوان RGB بإنشاء اللون عن طريق مزج كثافات مختلفة من الضوء الأحمر والأخضر والأزرق.تساهم كل قناة لون في تدرج اللون والسطوع بشكل عام.

• جميع القنوات في السطوع الكامل → الأبيض

• الكل معطل ← أسود

• أحمر + أخضر → أصفر

• أخضر + أزرق → سماوي

• أحمر + أزرق → أرجواني

كيف يعمل خلط الألوان؟

داخل RGB LED، يبعث كل صمام ثنائي الضوء عند طول موجي محدد:

• الأحمر: 620-630 نانومتر

• الأخضر: 520-530 نانومتر

• الأزرق: 460-470 نانومتر

عندما تتداخل هذه الأطوال الموجية، ترى أعيننا أنها ألوان ممزوجة.ضبط نسبة السطوع بين الثلاثة يحدد الظل الناتج.على سبيل المثال، يؤدي تقليل كثافة اللون الأخضر مع الحفاظ على ارتفاع اللون الأحمر والأزرق إلى إنشاء درجة لون أرجوانية.

التحكم في السطوع والكثافة

تستخدم مصابيح RGB LED تعديل عرض النبض (PWM) للتحكم في السطوع.يقوم PWM بتشغيل وإيقاف كل قناة بسرعة آلاف المرات في الثانية.كلما طالت مدة بقاء القناة قيد التشغيل خلال كل دورة (دورة التشغيل)، ظهرت أكثر سطوعًا.لجعل التحولات تبدو أكثر سلاسة، تطبق العديد من الأنظمة تصحيح غاما، للتعويض عن كيفية إدراك العين البشرية للسطوع.

خلق الأبيض وأيونات V ariat الأخرى

يؤدي ضبط القنوات الثلاث على مستوى سطوع متساوٍ إلى إنتاج ضوء قريب من اللون الأبيض، على الرغم من أنه قد يكون به صبغة طفيفة نظرًا لأن ثنائيات RGB لا تغطي الطيف المرئي بالكامل.للحصول على لون أبيض أكثر دقة، تشتمل مصابيح RGBW LED على صمام ثنائي أبيض إضافي.تستخدم المصابيح المتطورة أنظمة RGBCCT (ثنائية اللون الأبيض) لدرجة حرارة اللون القابلة للتعديل واللون الأبيض الأنظف، وهو مفيد بشكل خاص في التصوير الفوتوغرافي أو إضاءة الفيديو.

أنواع مختلفة من مصابيح RGB LED

يحتوي RGB LED القياسي على أربعة دبابيس: واحد لكل لون ومحطة مشتركة واحدة.أطول دبوس هو الاتصال المشترك (إما الأنود أو الكاثود).يحتاج كل لون إلى مقاوم خاص به للحد من التيار.نظرًا لأن مصابيح LED الحمراء لها جهد أمامي أقل، فقد تختلف قيم المقاوم قليلاً.

الأنود المشترك RGB LED

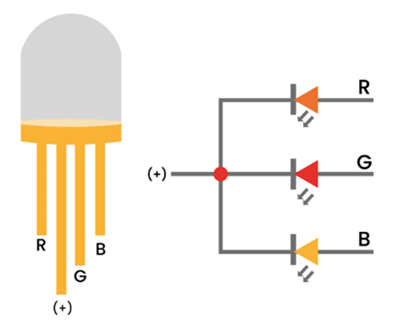

الشكل   3.   LED RGB الأنود المشترك

تتصل جميع الأنودات الداخلية بطرف موجب واحد (VCC).يمر كل طرف لون عبر مقاومة إلى وحدة التحكم، والتي تسحب الدبوس إلى مستوى منخفض لتشغيل هذا اللون.

الكاثود المشترك RGB LED

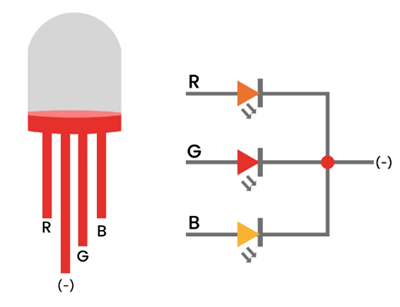

الشكل  4.  LED RGB الكاثود المشترك

تتصل كافة الكاثودات بالأرض (GND).ترسل وحدة التحكم إشارة عالية لإضاءة كل لون.

ميزة	شائع الأنود	شائع الكاثود
دبوس مشترك	إيجابي (VCC)	الأرض (GND)
إشارة التحكم	منخفض للتشغيل	عالي للتشغيل
عمل وحدة التحكم	المصارف الحالية	المصادر الحالية
سهولة الترميز	يتطلب PWM مقلوب	معيار عرض النبضة (PWM).
الاستخدامات الشائعة	شرائط LED، واللوازم المشتركة	دوائر بسيطة

طرق التحكم في LED RGB

الضوابط على متن الطائرة - بالنسبة للأضواء الصغيرة أو ذات المصابيح المفردة، فإن عناصر التحكم الموجودة على اللوحة والمزودة بأزرار أو أقراص مدمجة بسيطة وسريعة الاستخدام، مما يجعلها رائعة للإعدادات السهلة أو التعديلات السريعة.

التحكم في التطبيق - بالنسبة لإعداد المنزل أو الاستوديو، يوفر التحكم في التطبيق من خلال منصات مثل COLBOR Studio أو Philips Hue أو Govee Home ميزات ذكية وتخصيصًا كاملاً.يمكنك تغيير الألوان، وضبط السطوع، ومزامنة الأضواء مع الموسيقى، وتجميع تركيبات متعددة، أو حتى استخدام المساعدين الصوتيين مثل Alexa أو Google Home.

التحكم عن بعد - إذا تم تركيب مصابيح LED الخاصة بك بعيدًا عن متناول اليد، فإن أجهزة التحكم عن بعد التي تستخدم إشارات الأشعة تحت الحمراء أو إشارات الراديو مثالية لأنها تسمح بإجراء تعديلات سهلة دون الحاجة إلى شبكة Wi-Fi أو تطبيق.

أنظمة التحكم المتقدمة - بالنسبة للإعدادات الأكبر مثل الاستوديوهات أو الحفلات الموسيقية أو مجموعات الأفلام، توفر الأنظمة المتقدمة مثل DMX512 أو DMX اللاسلكي (CRMX) تحكمًا دقيقًا وقابلاً للتطوير ومتزامنًا في أضواء متعددة.

توصيل RGB LED بلوحة Arduino

يعد تعلم التحكم في RGB LED باستخدام Arduino طريقة رائعة لرؤية خلط الألوان أثناء العمل.

ما ستحتاجه

• اردوينو أونو

• الكاثود المشترك RGB LED

• 3 × 220 أوم مقاومات

• اللوح وأسلاك العبور

مخطط الأسلاك

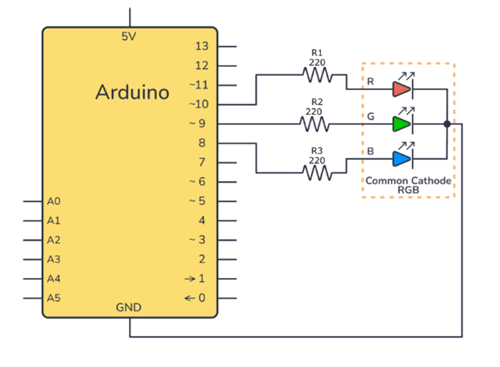

الشكل   5.   LED RGB الكاثود المشترك للوحة Arduino

يستخدم كل دبوس لون مقاومته الخاصة.اضبط القيم لموازنة السطوع عبر الألوان. يتم توصيل دبوس الكاثود المشترك لـ RGB LED بالأرض (GND)، مما يعني أن جميع الألوان تشترك في نفس الاتصال الأرضي.من خلال ضبط إشارات PWM المرسلة من Arduino إلى كل طرف لون، يمكنك التحكم في السطوع ومزج الضوء الأحمر والأخضر والأزرق لإنشاء ألوان مختلفة.

مثال الكود

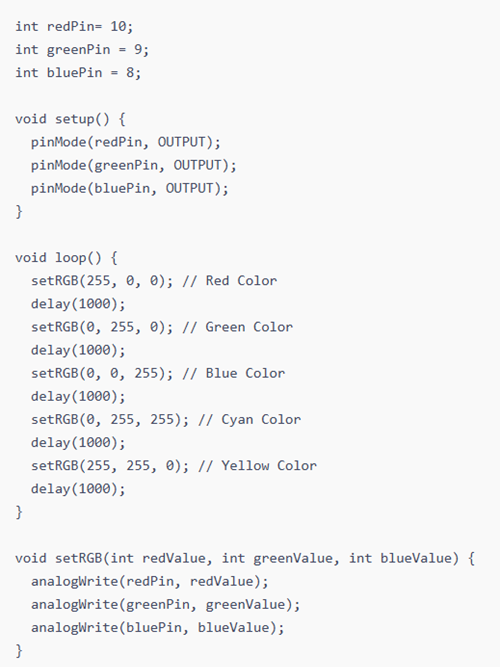

الشكل 6.   قيم RGB لإنشاء ألوان مختلفة باستخدام Arduino

استخدام MOSFET لشرائط LED أو مصابيح RGB LED عالية الطاقة

عند استخدام مصابيح RGB LED عالية الطاقة أو شرائط LED الطويلة، لا يستطيع Arduino وحده توفير تيار كافٍ لتشغيلها بأمان.لحل هذه المشكلة، يتم استخدام الدوائر المتكاملة منخفضة المقاومة ذات القناة N مثل IRLZ44N كمحولات.يتم التحكم في كل قناة ألوان - الأحمر والأخضر والأزرق - من خلال MOSFET منفصل، مما يسمح لـ Arduino بإدارة السطوع واللون باستخدام إشارات PWM دون التحميل الزائد على أطرافه.تتعامل وحدات MOSFET مع التيار العالي مباشرة من مصدر الطاقة، بينما تتقاسم أرضية مشتركة مع Arduino لضمان التشغيل السليم.يوفر هذا الإعداد تحكمًا آمنًا وفعالاً في أنظمة إضاءة RGB القوية.

مصابيح LED RGB قابلة للتحكم (WS2812B / SK6812)

تحتوي مصابيح LED القابلة للتوجيه على وحدات تحكم صغيرة خاصة بها، مما يسمح بالتحكم المستقل في الألوان.

ميزة	التناظرية RGB	قابل للعنونة RGB
الأسلاك	3 دبابيس PWM	1 دبوس البيانات
يتحكم	اللون المشترك	الألوان الفردية
المكتبات	لا يوجد	أدافروت نيوبيكسل، فاست ليد
قوة	5 فولت/12 فولت	5 فولت
تعقيد	سهل	حساسة للتوقيت

أضف مقاومة 470 أوم على خط البيانات لحماية أول مصباح LED من ارتفاع الجهد.ضع مكثف 1000 ميكرو فاراد عبر أطراف 5V وGND في بداية الشريط لتثبيت مصدر الطاقة ومنع الخفقان.إذا كنت تستخدم وحدة تحكم دقيقة 3.3 فولت، فقم بتضمين ناقل الحركة على المستوى المنطقي لضمان الاتصال المناسب بين وحدة التحكم وشريط LED 5 فولت.

طرق استخدام إضاءة RGB للصور والفيديو

1. الخلفيات الملونة: موضوع خفيف وخلفية منفصلة للعمق.

2. محاكاة الشاشة الخضراء: قم بتوجيه اثنين من مصابيح RGB الخضراء على الحائط لتشغيل اللون.

3. إضاءة متعددة الألوان: اجمع بين النغمات التكميلية (الأزرق/البرتقالي) للحصول على تباين سينمائي.

4. المزاج السينمائي: النغمات الدافئة تشعرك بالدفء؛النغمات الباردة تثير الهدوء أو التوتر.

5. التأثيرات العملية: استخدم تأثيرات النار أو الشرطة أو الوميض المدمجة للتأكد من الأصالة.

أفضل مصابيح RGB LED من COLBOR

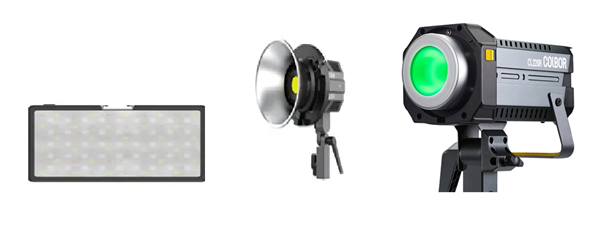

الشكل  7. نماذج إضاءة COLBOR RGB مختلفة

نموذج	الإخراج قوة	أفضل ل	سمات
PL8R	8 واط	السفر، والإعدادات السريعة	مدمج، 13 مؤثرًا، 5000 مللي أمبير بطارية
CL60R	60 واط	استوديوهات منزلية، تدفق	تطبيق تفاعلي صوتي، تركيب بوينز يتحكم
CL220R	220 واط	لقطات متقدمة	نظام RGBCW، التحكم اللاسلكي، جسم من الألومنيوم

فوائد إضاءة RGB

• كفاءة في استخدام الطاقة (غالبًا ما تكون أقل بنسبة 75% من المصابيح التقليدية)

• عمر طويل (أكثر من 25000 ساعة نموذجية)

• الملايين من خيارات الألوان

• يعزز المزاج والتركيز

• عرض ألوان دقيق للمبدعين (CRI مرتفع)

• خيارات التحكم بالتطبيقات وجهاز التحكم عن بعد والصوت

• آمن، وإخراج حرارة منخفض

• يعمل للمنازل والاستوديوهات، ومجموعات الأفلام

RGB LED مقابل مقارنة LED القياسية

ميزة	RGB قاد	معيار قاد
إخراج اللون	يمزج اللون الأحمر والأخضر والأزرق ل ملايين الظلال	لون واحد ثابت
يتحكم	وحدة التحكم أو التطبيق	التبديل أو باهتة
حالات الاستخدام	ديكور، إبداعي، مسرح	الإضاءة العامة
جودة بيضاء	RGBW/RGBCCT يعطي بياضًا أنظف	ممتاز
تعقيد	الأسلاك أكثر تقدما	بسيط
يكلف	أعلى قليلا	أدنى
كفاءة	فعالة أيضًا	عالي
عمر	مشابه	25 ألف - 50 ألف ساعة
أفضل ل	استوديوهات والأحداث والعمل الإبداعي	المنازل والمكاتب

استكشاف مشكلات RGB LED الشائعة وإصلاحها

ألوان غير صحيحة: بسبب اختلاط الأسلاك؛تحقق من طلب الدبوس الخاص بك وتأكد من أن نوع LED يطابق الإعداد الخاص بك.

وميض: عادة من قوة غير مستقرة.تأمين كافة الاتصالات وإضافة المكثفات لتسهيل الجهد.

لون واحد قبالة: يمكن أن تتسبب القناة أو الأثر المحترق في حدوث ذلك؛استبدل مؤشر LED أو أصلح المسار التالف.

سطوع غير متساو: يحدث عندما لا تتطابق المقاومات؛توازن قيم المقاوم حتى خارج مستويات الضوء.

تحولات اللون: يحدث عندما لا يتم تطبيق تصحيح جاما؛تمكين تصحيح جاما للحصول على تلاشي أكثر سلاسة.

انخفاض الجهد: شائع على المدى الطويل؛استخدم أسلاكًا أكثر سمكًا وحقن الطاقة على طول الشريط للحفاظ على السطوع.

ارتفاع درجة الحرارة: بسبب التيار الزائد.التحقق من قيم المقاوم وتحسين تبديد الحرارة.

مشكلة البرمجيات: ينبع من تعيين دبوس غير صحيح؛تحقق جيدًا من الكود الخاص بك وتأكد من تطابق الدبابيس مع الأجهزة.

نصائح الصيانة والسلامة

• قم بمطابقة جهد/تيار LED الخاص بك مع مصدر الطاقة.

• استخدم موصلات وكابلات عالية الجودة.

• السماح بدعم تبديد الحرارة من الألومنيوم يساعد.

• تنظيف العدسات والناشرات بلطف.

• قم بتخزين الأضواء باردة وجافة.

• حافظ على تحديث البرامج الثابتة والتطبيقات.

• اختبر الأضواء بانتظام قبل جلسات التصوير المهمة.

خاتمة

تتيح لك مصابيح RGB LED التحكم في اللون والحالة المزاجية والسطوع بدقة.بدءًا من مشاريع DIY البسيطة وحتى إعدادات الإضاءة الإبداعية، فإنها تجعل من السهل تصميم أي جو تريده.بمجرد أن تفهم كيفية عملها، يمكنك استخدامها في أي مكان بدءًا من مكتبك وحتى إعداد الاستوديو الكامل.
