أساسيات SMD Diode: فهم الأنواع والرموز والأداء الحراري والاختبار
2026-05-13 63

الثنائيات SMD هي مكونات صغيرة من أشباه الموصلات تتحكم في اتجاه التيار الكهربائي في الدوائر الإلكترونية الحديثة.يتم استخدامها على نطاق واسع في أجهزة مثل الهواتف الذكية وأجهزة الشحن السريعة وأنظمة السيارات ومعدات الاتصالات لأنها تدعم تخطيطات PCB المدمجة والتشغيل الفعال عالي السرعة.تؤدي أنواع الصمام الثنائي SMD المختلفة وظائف مهمة بما في ذلك تحويل الطاقة وتنظيم الجهد والحماية من زيادة التيار وتبديل الإشارات.يعد فهم سلوكها الكهربائي وأدائها الحراري وتصميم العبوة أمرًا مهمًا لبناء أنظمة إلكترونية موثوقة وفعالة.

كتالوج

ما هي الثنائيات المثبتة على السطح (SMD)؟

جهاز التثبيت على السطح (SMD) الثنائيات هي مكونات مدمجة من أشباه الموصلات تستخدم للتحكم في اتجاه التيار الكهربائي في الدوائر الإلكترونية الحديثة.على عكس الثنائيات التقليدية عبر الفتحة التي تستخدم أسلاك توصيل يتم إدخالها في لوحات الدوائر المطبوعة (PCBs)، يتم تثبيت الثنائيات SMD مباشرة على ثنائي الفينيل متعدد الكلور السطح باستخدام تقنية التثبيت السطحي (SMT).

في جوهرها، تعمل الثنائيات SMD مثل صمامات كهربائية أحادية الاتجاه.إنها تسمح بتدفق التيار في اتجاه واحد مع منع التيار العكسي الذي قد يؤدي إلى تلف المكونات الإلكترونية الحساسة.

تعمل الثنائيات SMD من خلال أ PN تقاطع أشباه الموصلات الهيكل الذي يتحكم في التوصيل الكهربائي أثناء إلى الأمام و التحيز العكسي الظروف.اعتمادًا على نوع الصمام الثنائي، يمكنهم أداء العديد من وظائف الدائرة المهمة، بما في ذلك تصحيح التيار المتردد إلى التيار المستمر، وتنظيم الجهد، وحماية القطبية العكسية، وقمع التفريغ الكهروستاتيكي (ESD)، وتحويل الإشارة عالية السرعة، وضبط تردد التردد اللاسلكي.

نظرًا لأن الثنائيات SMD تستخدم حزمًا مدمجة بدون رصاص ومسارات كهربائية أقصر، فإنها تساعد على تحسين أداء التحويل وسلامة الإشارة والكفاءة الكهربائية في تصميمات PCB الحديثة.

كيف تتحكم الثنائيات SMD في التدفق الحالي في الدوائر الإلكترونية

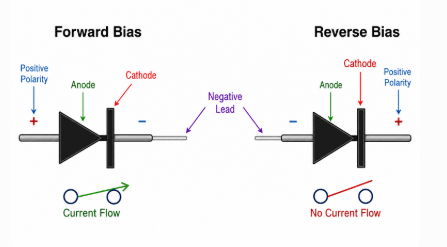

الشكل 2. عملية الانحياز الأمامي والخلفي للصمام الثنائي توضح سلوك التدفق الحالي

تتحكم الثنائيات SMD في التيار عن طريق السماح بالتوصيل الكهربائي أثناء التحيز الأمامي وحجب التيار أثناء عملية التحيز العكسي.

المحطة	وظيفة
الأنود	دخول تيار إيجابي
الكاثود	جانب الخروج/الحظر الحالي

خلال التحيز إلى الأمام، يتدفق التيار من الأنود إلى الكاثود.خلال التحيز العكسي، تتوسع منطقة النضوب داخل تقاطع PN وتمنع تدفق التيار.

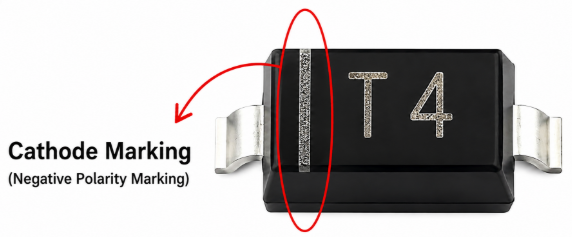

عادة ما يتم تحديد جانب الكاثود بواسطة أ علامات الشريط, وضع علامة على النقطة, الفرقة المطبوعةأو مؤشر الشاشة الحريرية ثنائي الفينيل متعدد الكلور.

يعد التثبيت الصحيح للقطبية أمرًا مهمًا لأن توجيه الصمام الثنائي غير الصحيح قد يتسبب في حدوث دوائر قصيرة، وارتفاع درجة حرارة المكونات، وتلف التيار العكسي، وفشل تتبع PCB، وعدم استقرار مصدر الطاقة بشكل عام.

في الصمام السيارات أنظمة الإضاءة، يمكن أن تسمح الثنائيات المعدلة المثبتة بشكل غير صحيح بجهد البطارية العكسي للوصول إلى الدوائر المتكاملة للسائق الحساسة، ولهذا السبب تتم إضافة ثنائيات شوتكي للحماية العكسية بشكل شائع للمساعدة في منع أضرار كارثية لوحدة التحكم الإلكترونية أثناء بدء التشغيل السريع أو استبدال البطارية.

لماذا تُفضل الثنائيات SMD في الإلكترونيات الحديثة؟

تُفضل الثنائيات SMD على نطاق واسع في الإلكترونيات الحديثة لأنها تدعم تخطيطات ثنائي الفينيل متعدد الكلور المدمجة, تصنيع SMT الآلي, تصميمات الأجهزة خفيفة الوزنوموثوقة تجميع الدوائر عالية الكثافة .يساعد هيكل الحزمة الأصغر أيضًا على التحسن سلامة الإشارة ويدعم عملية فعالة في الأنظمة الإلكترونية محدودة المساحة.

تساعد الثنائيات SMD في جوهرها على تمكين المنتجات الإلكترونية الأصغر والأكثر كفاءة دون التضحية بالأداء الكهربائي.مع استمرار الأجهزة الحديثة في الانكماش بينما تتطلب سرعات معالجة أسرع وكفاءة أعلى في استخدام الطاقة، أصبحت مكونات أشباه الموصلات المدمجة ذات أهمية متزايدة في تصميم ثنائي الفينيل متعدد الكلور.

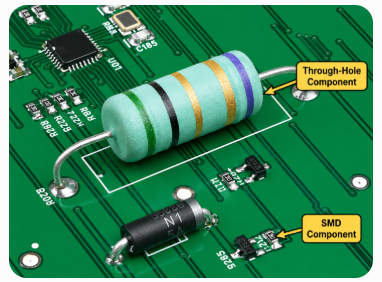

على عكس المكونات التقليدية التي يتم ثقبها، يتم تركيب ثنائيات SMD مباشرة على سطح ثنائي الفينيل متعدد الكلور، مما يسمح للمصنعين بأتمتة التجميع باستخدام آلات اختيار ومكان عالية السرعة.يؤدي هذا إلى تحسين كفاءة الإنتاج بشكل كبير، ويقلل من تكلفة التصنيع، ويدعم تصنيع الإلكترونيات على نطاق واسع.

نظرًا لأن الثنائيات SMD تستخدم مسارات كهربائية أقصر، فإنها تقلل أيضًا الحث الطفيلي و السعة.يؤدي ذلك إلى تحسين سرعة التبديل وسلامة الإشارة والأداء عالي التردد في الدوائر الإلكترونية الحديثة.

في أنظمة الطاقة المدمجة عالية التردد، يساعد انخفاض فقدان الطاقة على تقليل توليد الحرارة وتحسين الكفاءة وإطالة عمر المكونات في الأجهزة الإلكترونية المعبأة بإحكام.

تساعد الثنائيات SMD أيضًا على التحسن بشكل عام موثوقية ثنائي الفينيل متعدد الكلور عن طريق تقليل الضغط الميكانيكي الناتج عن أسلاك التوصيل الطويلة.هيكلها المدمج يجعلها مناسبة للغاية للتصميمات الإلكترونية عالية الكثافة والحساسة للاهتزاز.

تستمر الأنظمة الإلكترونية الحديثة في الاعتماد على الثنائيات SMD لأنها تجمع بين الحجم الصغير والحماية الكهربائية الموثوقة وسلوك التبديل الفعال والتوافق القوي مع عمليات تصنيع ثنائي الفينيل متعدد الكلور الآلي.

أنواع مختلفة من الثنائيات SMD ووظائفها

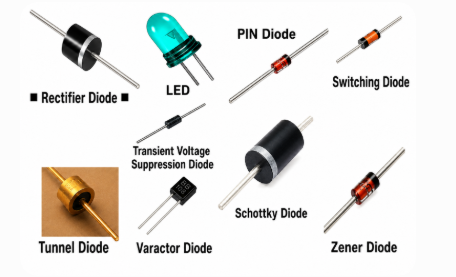

الشكل  3. أنواع الثنائيات الشائعة المستخدمة في الدوائر الإلكترونية

تتوفر الثنائيات SMD في عدة أنواع متخصصة، حيث تم تصميم كل نوع لأداء وظيفة كهربائية محددة في الدوائر الإلكترونية.وتشمل أدوارهم تصحيح التيار، وتنظيم الجهد، وقمع التدفق المفاجئ، وتبديل الإشارات، واكتشاف الضوء، وضبط التردد اللاسلكي.

الثنائيات المعدل: تقوم الثنائيات SMD المعدلة بتحويل التيار المتردد (AC) إلى تيار مباشر (DC).يتم استخدامها بشكل شائع في دوائر تحويل الطاقة حيث يتطلب خرج تيار مستمر ثابتًا.

ثنائيات شوتكي: تُعرف الثنائيات Schottky SMD بجهدها الأمامي المنخفض وسلوك التبديل السريع.يتم استخدامها بشكل شائع في دوائر الطاقة عالية الكفاءة والأنظمة الإلكترونية سريعة التبديل.

ثنائيات زينر: تعمل ثنائيات Zener SMD على تنظيم الجهد عن طريق العمل في وضع الانهيار العكسي.فهي تساعد في الحفاظ على مستويات جهد ثابتة وحماية المكونات الحساسة من ظروف الجهد الزائد.

تبديل الثنائيات: تم تصميم تبديل الثنائيات SMD لعملية التبديل السريع في دوائر الإشارات الرقمية وعالية التردد.يساعد وقت الاستجابة السريع على تحسين أداء توجيه الإشارة.

الثنائيات TVS (قمع الجهد العابر).: تعمل صمامات TVS SMD الثنائية على حماية الدوائر من ارتفاع الجهد المفاجئ، والتفريغ الكهروستاتيكي (ESD)، وأحداث الارتفاع العابر التي قد تؤدي إلى تلف مكونات أشباه الموصلات.

الثنائيات الباعثة للضوء (LEDs): تعمل مصابيح SMD LED على تحويل الطاقة الكهربائية إلى ضوء مرئي للإضاءة ومؤشرات العرض وأنظمة الإضاءة الخلفية.

الثنائيات الضوئية: تقوم الثنائيات الضوئية بتحويل الضوء الوارد إلى تيار كهربائي وتستخدم بشكل شائع في أنظمة الاستشعار البصري واكتشاف الضوء.

الثنائيات Varactor (Varicap).: تعمل الثنائيات Varactor SMD كمكثفات يتم التحكم فيها بالجهد والتي تساعد في ضبط تردد الضبط في دوائر الترددات اللاسلكية والاتصالات.

الثنائيات النفقية: الثنائيات النفقية SMD عبارة عن أجهزة متخصصة عالية السرعة لأشباه الموصلات تستخدم في الموجات الدقيقة والمذبذبات وأنظمة الترددات اللاسلكية المتقدمة بسبب خصائص التبديل السريعة للغاية.

تحليل مقارن لأنواع الصمام الثنائي SMD الرئيسية

تم تحسين أنواع مختلفة من الثنائيات SMD لتلبية المتطلبات الكهربائية المختلفة مثل سرعة التبديل والتحكم في الجهد وتحويل الطاقة وحماية الدائرة.يساعد فهم هذه الاختلافات على تحسين اختيار المكونات لتحقيق الاستقرار الحراري والأداء الكهربائي والموثوقية على المدى الطويل.

ميزة	المعدل	شوتكي	زينر	TVS
الوظيفة الرئيسية	تيار متردد/تيار مستمر تحويل	خسارة سريعة منخفضة التبديل	الجهد الكهربي التنظيم	اندفاع الحماية
إلى الأمام الجهد الكهربي	أعلى	منخفض	معتدل	يختلف
التبديل السرعة	معتدل	سريع جدًا	معتدل	للغاية سريع
القوة الكفاءة	معتدل	عالية	معتدل	تركز على الحماية
عكس استخدام الانهيار	لا	لا	نعم	نعم
مشترك استخدام الصناعة	القوة الإمدادات	شواحن, سمبس	قضبان الجهد	سيارات, يو اس بي

الثنائيات شوتكي تُفضل عادةً في دوائر التبديل عالية التردد نظرًا لأن جهدها الأمامي المنخفض ووقت الاسترداد القريب من الصفر يساعدان في تقليل فقدان الطاقة وتوليد الحرارة.كما تعمل خصائص التبديل السريع الخاصة بها على تحسين الكفاءة في الأنظمة الإلكترونية المدمجة.

في محولات DC-DC المدمجة، غالبًا ما تنتج صمامات شوتكي الثنائية فقدان طاقة أقل من صمامات المقوم القياسية لأن جهدها الأمامي المنخفض يقلل من توليد الحرارة أثناء عملية التبديل المستمرة.

الثنائيات زينر تستخدم في المقام الأول عند الحاجة إلى تنظيم الجهد المستقر وتشغيل الانهيار العكسي المتحكم فيه. الثنائيات TVS، في المقابل، تم تحسينها للقمع العابر والحماية السريعة ضد طفرات الجهد وأحداث ESD.

الثنائيات المعدل القياسية أكثر ملاءمة للتحويل العام من AC إلى DC حيث يكون أداء التحويل فائق السرعة أقل أهمية.

يتضمن كل نوع من أنواع الصمام الثنائي مقايضات كهربائية معينة. على سبيل المثالتوفر ثنائيات شوتكي تبديلًا أسرع وانخفاض الجهد المنخفض، ولكنها قد تنتج أيضًا تيار تسرب عكسي أعلى عند درجات حرارة مرتفعة مقارنة بمقومات السيليكون القياسية.

يساعد فهم هذه الاختلافات في الأداء على تحسين موثوقية الدائرة والثبات الحراري وكفاءة النظام الإلكتروني بشكل عام.

أحجام حزمة SMD Diode والأداء الحراري

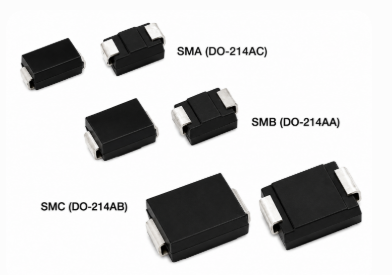

الشكل 4.   أحجام حزمة الصمام الثنائي SMD الشائعة: SMA وSMB وSMC

يؤثر حجم حزمة الصمام الثنائي المثبت على السطح بشكل مباشر على قدرة المعالجة الحالية، والتبديد الحراري، وموثوقية ثنائي الفينيل متعدد الكلور، واستقرار التبديل، والمتانة الميكانيكية الشاملة.يعد اختيار الحزمة الصحيحة أمرًا مهمًا لأن الإدارة الحرارية السيئة يمكن أن تقلل من الكفاءة وتزيد من درجة حرارة الوصلة وتقصر من عمر المكونات.

تُستخدم حزم الصمام الثنائي الأصغر بشكل شائع في الإلكترونيات المدمجة منخفضة الطاقة، في حين أن الحزم الأكبر حجمًا مناسبة بشكل أفضل لتطبيقات التيار العالي والطاقة العالية التي تولد حرارة كبيرة أثناء التشغيل.

الحزمة	ماكس الحالي	الأداء الحراري	الاستخدام النموذجي
الاحمق-523	منخفض جدًا	محدودة	إشارة التبديل
الاحمق-323	منخفض	معتدل	منطق صغير الدوائر
الاحمق-123	متوسط	أفضل	زينر / المقوم
سما	متوسطة عالية	جيد	القوة تصحيح
الشركات الصغيرة والمتوسطة	عالية	قوي	TVS الحماية
SMC	عالية جدًا	ممتاز	صناعية القوة

حزم SMD أصغر مثل الاحمق-523 و الاحمق-323 تُستخدم بشكل شائع في معالجة الإشارات المدمجة والدوائر المنطقية ذات التيار المنخفض حيث تكون مساحة ثنائي الفينيل متعدد الكلور محدودة.ومع ذلك، فإن قدرتها المنخفضة على التبديد الحراري تجعلها أقل ملاءمة لتطبيقات الطاقة ذات التيار العالي.

حزم أكبر مثل سما, الشركات الصغيرة والمتوسطة، و SMC توفير أداء حراري أقوى وقدرة على التعامل مع التيار.تساعد مساحة سطحها الأكبر على توزيع الحرارة بشكل أكثر فعالية وتدعم التشغيل الأكثر استقرارًا في ظل الظروف الكهربائية الصعبة.

يصبح الأداء الحراري ذا أهمية متزايدة في الدوائر ذات التيار العالي والتردد العالي لأن درجة حرارة الوصلة المفرطة يمكن أن تقلل من عمر الصمام الثنائي، وتقلل من كفاءة الطاقة، وتزيد من خطر فشل ثنائي الفينيل متعدد الكلور.

في تخطيطات PCB المدمجة، يجب أن تنتقل الحرارة المتولدة داخل وصلة الصمام الثنائي بكفاءة إلى الطبقات النحاسية لثنائي الفينيل متعدد الكلور.إذا لم تتمكن الحرارة من الانتشار بشكل صحيح، فقد ترتفع درجة حرارة الوصلة بسرعة وتؤدي إلى انفلات حراري، وانخفاض الكفاءة، وعدم استقرار الجهد الأمامي، وتسارع تقادم أشباه الموصلات، وفشل مبكر للمكونات.

منطقة النحاس ثنائي الفينيل متعدد الكلور يؤثر أيضًا بقوة على السلوك الحراري. يصب النحاس الأكبر تساعد الموصلات المتصلة بوسادات الصمام الثنائي على نشر الحرارة عبر سطح PCB، وخفض درجات حرارة النقاط الساخنة المحلية، ودعم التشغيل الأكثر استقرارًا على المدى الطويل.

في الأنظمة الإلكترونية عالية الطاقة، يتم دعم الاستقرار الحراري عادة باستخدام آثار نحاسية أوسع، ومنافذ حرارية، وطائرات نحاسية متعددة الطبقات، وحزم صمام ثنائي أكبر، وتصميم تدفق هواء محسّن لتقليل تراكم الحرارة والحفاظ على درجات حرارة تشغيل أكثر أمانًا.

يعد التخفيض الحراري أحد الاعتبارات المهمة الأخرى أثناء اختيار الصمام الثنائي.مع زيادة درجة حرارة التشغيل، تنخفض القدرة القصوى الآمنة للتعامل مع التيار في الصمام الثنائي.يجب أخذ هذا السلوك في الاعتبار للمساعدة في منع ارتفاع درجة الحرارة في ظل ظروف التشغيل الحقيقية.

يساعد الاختيار الصحيح للحزمة على تحسين كفاءة الطاقة، والاستقرار الحراري، والمتانة الميكانيكية، واتساق التصنيع، وموثوقية الدائرة على المدى الطويل.

الشكل  5.  تساعد المناطق النحاسية الكبيرة لثنائي الفينيل متعدد الكلور على نشر الحرارة وتقليل درجة حرارة الصمام الثنائي

كيف تؤثر منطقة النحاس ثنائي الفينيل متعدد الكلور على درجة حرارة الصمام الثنائي

منطقة النحاس ثنائي الفينيل متعدد الكلور لها تأثير قوي على الأداء الحراري للديود SMD لأن الطبقة النحاسية تعمل كطبقة نحاسية موزع الحرارة الذي ينقل الحرارة بعيدا عن تقاطع أشباه الموصلات.

عندما يتدفق التيار عبر الصمام الثنائي، يؤدي تبديد الطاقة إلى توليد حرارة داخل الوصلة.إذا كانت المنطقة النحاسية المحيطة صغيرة جدًا، فستتركز الحرارة بالقرب من حزمة الصمام الثنائي وتزيد درجة حرارة الوصلة بسرعة.

يساعد صب النحاس الأكبر حجمًا على التقليل درجات الحرارة الساخنة, تعزيز انتشار الحرارة, مقاومة حرارية أقل، سدعم الاستقرار على المدى الطويل، و تقليل الإجهاد الحراري أثناء التشغيل المستمر.

في منظمات التبديل المدمجة وأجهزة الشحن السريعة، قد تؤدي المساحة النحاسية غير الكافية إلى ارتفاع درجة حرارة صمامات شوتكي الثنائية الصغيرة حتى عند التشغيل ضمن حدود التيار المقدر لها.

يتم تعزيز النقل الحراري عادةً عن طريق توسيع حجم اللوحة النحاسية، وربط الوسادات بالمستويات النحاسية الداخلية، واستخدام طبقات نحاسية أكثر سمكًا، وإضافة منافذ خياطة حرارية.

يكشف تحليل التصوير الحراري في كثير من الأحيان أن التوزيع السيئ للنحاس يخلق نقاطًا حرارية محلية بالقرب من صمامات الطاقة الثنائية ومكونات التبديل.

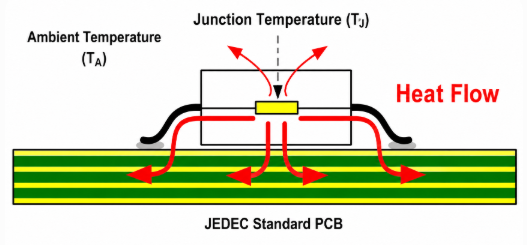

الشكل 6.   تدفق الحرارة من وصلة الصمام الثنائي إلى لوحة PCB أثناء التبديد الحراري

فهم المقاومة الحرارية (RθJA)

المقاومة الحرارية، والتي يتم التعبير عنها عادة باسم RθJA (المقاومة الحرارية للوصلة إلى البيئة المحيطة)، يقيس مدى فعالية انتقال الحرارة من تقاطع أشباه الموصلات إلى الهواء المحيط.

تشير قيم RθJA المنخفضة إلى قدرة تبريد أفضل ونقل حرارة أكثر كفاءة.

يمكن تقدير العلاقة بين تبديد الطاقة وارتفاع درجة الحرارة باستخدام:

ت_ج=ت_أ+(ص_د× ر_θJA)

أين:

• TJ = درجة حرارة الوصلة

• TA = درجة الحرارة المحيطة

• PD = تبديد الطاقة

• RθJA = المقاومة الحرارية للوصلة إلى البيئة المحيطة

هذه العلاقة مهمة جدًا في إلكترونيات الطاقة لأن درجة حرارة الوصلة المفرطة قد تزيد من تسرب التيار، وتقلل من الكفاءة، وتسرع من شيخوخة أشباه الموصلات، وتؤدي إلى الانفلات الحراري، وتتسبب في فشل الصمام الثنائي الدائم.

على سبيل المثال، يتبدد صمام ثنائي شوتكي 1 واط من الطاقة بقيمة RθJA 80 درجة مئوية/ث قد تواجه 80 درجة مئوية ارتفاع درجة حرارة الوصلة فوق درجة الحرارة المحيطة.إذا كانت درجة حرارة الهواء المحيط 40 درجة مئوية، قد تقترب درجة حرارة الوصلة 120 درجة مئوية، والتي يمكن أن تزيد بشكل كبير من الضغط الحراري وتقليل الموثوقية على المدى الطويل.

في تصميمات ثنائي الفينيل متعدد الكلور العملية، يعمل الصمام الثنائي شوتكي SOD-323 المدمج في 1A الحالي قد تبدد ما يكفي من الطاقة لرفع درجة حرارة الوصلة أعلاه 100 درجة مئوية إذا كانت مساحة النحاس ثنائي الفينيل متعدد الكلور محدودة.غالبًا ما يُظهر الاختبار الحراري أن زيادة حجم صب النحاس وإضافة منافذ حرارية يمكن أن تقلل بشكل ملحوظ من درجة حرارة النقطة الساخنة وتدعم عملية أكثر استقرارًا على المدى الطويل.

عادةً ما يتم إدراج قيم RθJA في أوراق بيانات الصمام الثنائي المثبت على السطح وتساعد في تقدير درجة حرارة التشغيل الآمنة في ظل ظروف PCB الحقيقية.تشير قيم المقاومة الحرارية المنخفضة بشكل عام إلى قدرة تبريد أقوى ونقل حرارة أكثر كفاءة إلى البيئة المحيطة.

تتمتع حزم SMD الأصغر عمومًا بمقاومة حرارية أعلى لأن مساحة سطحها المنخفضة تحد من انتقال الحرارة إلى PCB والهواء المحيط.

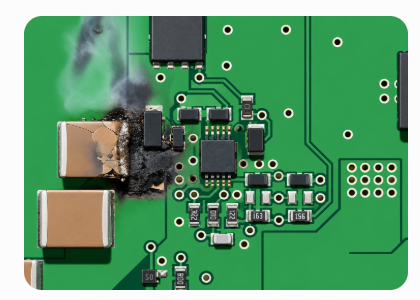

الشكل  7.  الضرر الناتج عن الحرارة الزائدة الناتج عن سوء تبديد الحرارة في حزم SMD المدمجة

لماذا تسخن حزم SMD الصغيرة بشكل أسرع

غالبًا ما تسخن حزم SMD الصغيرة بشكل أسرع لأنها فعلت ذلك كتلة حرارية محدودة, منطقة تبديد الحرارة أصغر, مقاومة حرارية أعلى، و انخفاض منطقة الاتصال النحاس.

على سبيل المثال تعد حزم SOD-523 وSOD-323 ممتازة لتطبيقات الإشارات المدمجة، ولكنها قد تواجه صعوبات في دوائر التبديل ذات التيار العالي حيث يولد تبديد الطاقة المستمر حرارة كبيرة.

ومع ارتفاع درجة الحرارة، يزداد تيار التسرب، وتتغير خصائص الجهد الأمامي، وتقل الكفاءة، ويتسارع تدهور أشباه الموصلات.

في الأجهزة الإلكترونية المدمجة مثل الهواتف الذكية و شواحن USB-C، معبأة بكثافة تخطيطات ثنائي الفينيل متعدد الكلور يمكن أن يحبس الحرارة ويؤدي إلى تفاقم التراكم الحراري حول حزم الصمام الثنائي الصغيرة.يؤدي ضعف تدفق الهواء إلى زيادة الضغط الحراري لأن الحمل الحراري الطبيعي يصبح محدودًا داخل العبوات المدمجة.

عادة ما يتم تقليل مخاطر السخونة الزائدة عن طريق اختيار حزم صمامات ثنائية أكبر، وتحسين تدفق هواء ثنائي الفينيل متعدد الكلور، وزيادة مساحة سطح النحاس، وخفض تيار التشغيل، واستخدام صمامات شوتكي الثنائية عالية الكفاءة.

المعلمة	الوصف	أهمية
عكس الجهد (الواقع الافتراضي)	الحد الأقصى الجهد العكسي	يمنع انهيار
إلى الأمام الجهد (فولت)	انخفاض الجهد أثناء التوصيل	يؤثر الكفاءة وتوليد الحرارة
تسرب الحالي (IR)	عكس التسرب الحالي	مهم ل دوائر منخفضة الطاقة
وقت الاسترداد (ر ر)	التبديل سرعة الاسترداد	مهم ل عملية عالية التردد
تقاطع السعة (Cj)	تهمة المخزنة بين المحطات	يؤثر على الترددات اللاسلكية وتبديل الأداء
الحد الأقصى درجة حرارة الوصلة (Tj)	أعلى أمان درجة حرارة التشغيل	يمنع الضرر الحراري

توفر حزم الصمام الثنائي الأكبر بشكل عام مقاومة حرارية أقل وقدرة أفضل على تبديد الحرارة.على الرغم من أن الحزم الصغيرة تساعد على تقليل حجم ثنائي الفينيل متعدد الكلور، إلا أنها غالبًا ما تتطلب إدارة حرارية أكثر دقة في ظل الحمل الحالي المستمر.

على الرغم من أن حزم الصمام الثنائي الصغيرة المثبتة على السطح تساعد في تقليل استخدام مساحة ثنائي الفينيل متعدد الكلور، إلا أنها غالبًا ما تتطلب تصميمًا حراريًا أكثر دقة لأن مساحة سطحها المنخفضة تحد من قدرة تبديد الحرارة تحت الحمل الحالي المستمر.

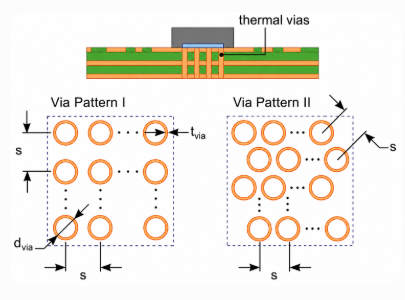

الشكل 8.   أنماط النقل الحراري المستخدمة لتحسين تبديد حرارة ثنائي الفينيل متعدد الكلور وكفاءة التبريد

فتحات حرارية وتبريد ثنائي الفينيل متعدد الكلور متعدد الطبقات

الفتحات الحرارية عبارة عن فتحات مطلية تنقل الحرارة من طبقة ثنائي الفينيل متعدد الكلور العلوية إلى طائرات نحاسية داخلية أو سفلية.فهي تساعد على توزيع الحرارة عبر طبقات PCB المتعددة بدلاً من تركيز الحرارة بالقرب من حزمة الصمام الثنائي.

تساعد الممرات الحرارية على خفض درجة حرارة الوصلة، ودعم الانتشار الحراري، وتقليل تكوين النقاط الساخنة، وتعزيز الموثوقية على المدى الطويل.

تدعم الطائرات النحاسية PCB متعددة الطبقات تبديد الحرارة لأن المناطق النحاسية الداخلية الكبيرة تعمل كخزانات حرارية تمتص الحرارة وتوزعها بكفاءة أكبر.يصبح هذا مهمًا بشكل خاص في الإلكترونيات المدمجة عالية الطاقة حيث يكون تدفق الهواء محدودًا.

الشكل  9. يعمل تدفق الهواء على تحسين تبريد الصمام الثنائي SMD

يعمل تدفق الهواء المناسب على تحسين تبريد وموثوقية SMD Diode

يؤثر تدفق الهواء بقوة على درجة حرارة تشغيل الصمام الثنائي، خاصة في التطبيقات عالية الطاقة.يمكن لظروف تدفق الهواء السيئة أن تحبس الحرارة بالقرب من سطح ثنائي الفينيل متعدد الكلور وتزيد من درجة حرارة الوصلة وتيار التسرب والإجهاد الحراري واحتمال الفشل.

يساعد تدفق الهواء القسري من مراوح التبريد على إزالة الحرارة بشكل أكثر كفاءة ويقلل من درجة حرارة التشغيل في الأنظمة الإلكترونية عالية الطاقة حيث يتطلب تبديد الحرارة المستمر.

حتى التحسينات المعتدلة في تدفق الهواء قد تقلل بدرجة كبيرة من درجة حرارة وصلة الصمام الثنائي وتدعم الاستقرار التشغيلي على المدى الطويل.

الخفض الحراري في التصاميم ذات التيار العالي

يشير التخفيض الحراري إلى تقليل قدرة التعامل مع التيار المسموح بها للصمام الثنائي مع زيادة درجة حرارة التشغيل.

تحدد معظم أوراق بيانات الصمام الثنائي التصنيفات الحالية في ظل ظروف معملية خاضعة للرقابة، وغالبًا ما تكون درجة الحرارة المحيطة حوالي 25 درجة مئوية.في الأنظمة الإلكترونية الحقيقية، تكون درجات حرارة التشغيل أعلى بكثير في كثير من الأحيان.

مع زيادة درجة حرارة الوصلة، ينخفض ​​تيار التشغيل الآمن، ويزداد تيار التسرب، ويزيد تبديد الطاقة، ويصبح خطر الهروب الحراري أعلى.

يتم تطبيق هوامش التخفيض الحراري بشكل شائع لدعم الموثوقية في ظل ظروف التشغيل الأسوأ، خاصة في الأنظمة الإلكترونية عالية الطاقة والتردد حيث يكون توليد الحرارة مستمرًا.

قد يؤدي تجاهل التخفيض الحراري إلى فشل مبكر للمكونات، وسلوك غير مستقر للدائرة، وارتفاع في درجة الحرارة، وتقليل عمر المنتج.

يساعد التصميم الحراري المناسب على ضمان تشغيل الثنائيات SMD بأمان في ظل ظروف الضغط الكهربائي والبيئي المستمر على مدار عمر الخدمة الطويل.

المشاكل الحرارية الحقيقية لثنائي الفينيل متعدد الكلور في تطبيقات SMD Diode

تعد مشكلات الإدارة الحرارية من بين تحديات الموثوقية الأكثر شيوعًا في تطبيقات الصمام الثنائي SMD الحديثة.ونظرًا لأن حزم SMD مدمجة ومكتظة بكثافة على مركبات ثنائي الفينيل متعدد الكلور، فإن تراكم الحرارة المفرط يمكن أن يؤثر بسرعة على الأداء الكهربائي واستقرار الدائرة على المدى الطويل.

تحدث إحدى المشكلات العملية الشائعة في الأجهزة الإلكترونية المحمولة التي تستخدم صمامات شوتكي SOD-323 المدمجة لإدارة الطاقة وحماية القطبية العكسية.

المشكلة الحرارية الحقيقية لثنائي الفينيل متعدد الكلور: ارتفاع درجة حرارة SOD-323

في الدوائر المدمجة ذات التيار العالي، قد ترتفع درجة حرارة صمامات شوتكي SOD-323 عندما تكون مساحة النحاس في ثنائي الفينيل متعدد الكلور صغيرة جدًا، أو يكون تدفق الهواء مقيدًا، أو يتجاوز تيار التحويل حدود التشغيل الآمنة، أو تكون المداخل الحرارية غائبة، أو يكون عرض تتبع ثنائي الفينيل متعدد الكلور غير كافٍ.

مع زيادة درجة حرارة الوصلة، قد يتعرض الصمام الثنائي لانخفاض الكفاءة، وزيادة تيار التسرب، والانفلات الحراري، وعدم استقرار الجهد، وتدهور أشباه الموصلات المبكر.

غالبًا ما تتضمن الأعراض المرئية تغير لون ثنائي الفينيل متعدد الكلور، وعلامات الاحتراق بالقرب من الصمام الثنائي، وسلوك الشحن غير المستقر، وانخفاض كفاءة تحويل الطاقة، وتشغيل الدائرة المتقطعة.

في شواحن USB-C المدمجة ومحولات DC-DC، يمكن أن يؤدي ارتفاع درجة حرارة صمامات شوتكي الثنائية إلى تقليل كفاءة الشحن بشكل كبير وتقصير عمر المكونات القريبة بسبب الضغط الحراري الموضعي.

في تصميم واحد مدمج لشاحن USB-C، أصبح الصمام الثنائي SOD-323 Schottky الصغير ساخنًا للغاية أثناء عملية الشحن السريع المستمرة لأن المنطقة النحاسية المحيطة بثنائي الفينيل متعدد الكلور كانت صغيرة جدًا بحيث لا تسمح بتوزيع الحرارة بشكل مناسب.كشف التصوير الحراري عن درجات حرارة موضعية للنقاط الساخنة بالقرب من حزمة الصمام الثنائي، مما تسبب في أداء شحن غير مستقر بعد التشغيل الممتد.ساعد استبدال الصمام الثنائي بحزمة SMA أكبر وإضافة منافذ حرارية على خفض درجة حرارة التشغيل وتحسين الموثوقية على المدى الطويل.

يوضح هذا النوع من مشاكل السخونة الزائدة كيف تؤثر جودة تخطيط ثنائي الفينيل متعدد الكلور بشكل مباشر على الاستقرار الحراري وعمر أشباه الموصلات في الأنظمة الإلكترونية المدمجة عالية الطاقة.

الحل الحراري العملي لثنائي الفينيل متعدد الكلور

تساعد زيادة مساحة صب النحاس حول منصات الصمام الثنائي على تعزيز التبديد الحراري عن طريق نشر الحرارة عبر سطح ثنائي الفينيل متعدد الكلور أكبر.يتم أيضًا دعم الموثوقية الحرارية بشكل شائع باستخدام آثار نحاسية أوسع، وطائرات نحاسية متعددة الطبقات، ومنافذ حرارية، وتصميم محسّن لتدفق الهواء، وحزم صمام ثنائي أكبر لأحمال تيار أعلى.

في تصميمات ثنائي الفينيل متعدد الكلور العملية، يمكن أن تؤدي الإدارة الحرارية السيئة إلى إنشاء درجات حرارة موضعية للنقاط الساخنة تعمل على تسريع شيخوخة أشباه الموصلات وزيادة معدلات الفشل على المدى الطويل.يساعد التصميم المناسب للتخطيط الحراري في الحفاظ على التشغيل المستقر، خاصة في الأنظمة الإلكترونية المدمجة حيث يكون تدفق الهواء ومساحة التبريد محدودين.

غالبًا ما يستخدم تحليل التصوير الحراري أثناء تطوير ثنائي الفينيل متعدد الكلور لتحديد المكونات المحمومة وتحسين توزيع الحرارة قبل الإنتاج الضخم.

تعتمد الأنظمة الإلكترونية الحديثة بشكل كبير على التصميم الحراري الدقيق لأنه حتى الزيادات الصغيرة في درجات الحرارة يمكن أن تؤثر بشكل كبير على الموثوقية والاستقرار الكهربائي على المدى الطويل.

المعلمات الكهربائية الهامة لاختيار SMD Diode

يتطلب اختيار الصمام الثنائي SMD الصحيح تقييمًا دقيقًا للعديد من المعلمات الكهربائية المهمة التي تؤثر بشكل مباشر على الكفاءة والاستقرار الحراري وأداء التبديل وموثوقية الدائرة على المدى الطويل.

تم تحسين أنواع الصمام الثنائي المختلفة لظروف التشغيل المختلفة.تم تصميم بعضها للتبديل عالي السرعة، بينما يعطي البعض الآخر الأولوية للحماية من زيادة التيار أو تنظيم الجهد أو القدرة على التعامل مع التيار العالي.يساعد فهم هذه المعلمات الكهربائية في تحديد الصمام الثنائي الأكثر ملاءمة لتطبيق معين.

المعلمة	الوصف	أهمية
عكس الجهد (الواقع الافتراضي)	الحد الأقصى الجهد العكسي	يمنع انهيار
إلى الأمام الجهد (فولت)	انخفاض الجهد أثناء التوصيل	يؤثر الكفاءة وتوليد الحرارة
تسرب الحالي (IR)	عكس التسرب الحالي	مهم ل دوائر منخفضة الطاقة
وقت الاسترداد (ر ر)	التبديل سرعة الاسترداد	مهم ل عملية عالية التردد
تقاطع السعة (Cj)	تهمة المخزنة بين المحطات	يؤثر على الترددات اللاسلكية وتبديل الأداء
الحد الأقصى درجة حرارة الوصلة (Tj)	أعلى أمان درجة حرارة التشغيل	يمنع الضرر الحراري

قد يؤدي تحديد المعلمات الكهربائية غير الصحيحة إلى ارتفاع درجة الحرارة، والتشغيل غير المستقر، وفقدان الطاقة المفرط، وانخفاض الكفاءة، والانفلات الحراري، وفشل المكونات المبكرة.يساعد اختيار المعلمة المناسبة على دعم موثوقية الدائرة، والاستقرار الحراري، وكفاءة الطاقة، والأداء الإلكتروني على المدى الطويل.

الجهد الأمامي (Vf)

يحدد الجهد الأمامي مقدار الجهد المفقود عندما يتدفق التيار عبر الصمام الثنائي أثناء عملية التحيز الأمامي.

نوع الصمام الثنائي	الجهد الأمامي النموذجي
شوتكي الصمام الثنائي	0.2 فولت – 0.4 فولت
السيليكون الصمام الثنائي المعدل	0.7 فولت-1.1 فولت

يعمل الجهد الأمامي المنخفض على تحسين كفاءة الطاقة بشكل مباشر لأنه يتم تحويل طاقة كهربائية أقل إلى حرارة أثناء التوصيل.يصبح هذا مهمًا بشكل خاص في الإلكترونيات المدمجة حيث تكون مساحة الإدارة الحرارية محدودة.

يتم اختيار ثنائيات شوتكي بشكل شائع لدوائر الطاقة عالية الكفاءة بسبب انخفاض الجهد الكهربي وسلوك التبديل السريع.ومع ذلك، قد توفر مقومات السيليكون القياسية تحملًا أفضل للجهد العكسي وتيار تسرب أقل في بعض التطبيقات.

يساعد الجهد الأمامي المنخفض أيضًا على تقليل الإجهاد الحراري، وتحسين الكفاءة، وانخفاض درجة حرارة الوصلة، وإطالة عمر المكونات.

علاقة تبديد الطاقة:

ف = الخامس_و× أنا

حتى التخفيضات الصغيرة في الجهد الأمامي يمكن أن تقلل بشكل كبير من فقدان الطاقة في الأنظمة الإلكترونية ذات التيار العالي.

الجهد العكسي (فر)

يحدد معدل الجهد العكسي الحد الأقصى للجهد العكسي الذي يمكن أن يتحمله الصمام الثنائي بأمان قبل حدوث الانهيار الكهربائي.إذا تجاوز الجهد العكسي المطبق الحد المقدر، فقد يتعرض الصمام الثنائي لانهيار جليدي، وتيار تسرب مفرط، وتلف دائم لأشباه الموصلات، وفشل ثنائي الفينيل متعدد الكلور أثناء ارتفاع الجهد.

عادةً ما يتم تحديد تصنيفات الجهد العكسي بهامش أمان إضافي للمساعدة في الحفاظ على الموثوقية أثناء ظروف التشغيل العابرة.يزيد هامش الجهد العكسي غير الكافي من خطر حدوث مشكلات الموثوقية على المدى الطويل والفشل الميداني غير المتوقع.

تيار التسرب (IR)

يشير تيار التسرب إلى الكمية الصغيرة من التيار العكسي الذي يتدفق عبر الصمام الثنائي عندما يكون متحيزًا عكسيًا.على الرغم من أن تيار التسرب عادة ما يكون صغيرًا جدًا، إلا أن التسرب المفرط قد يقلل من عمر البطارية، ويقلل من كفاءة الاستعداد، ويزيد من الضغط الحراري، ويؤثر على الدوائر ذات الطاقة المنخفضة الدقيقة.

يزداد تيار التسرب عمومًا مع ارتفاع درجة الحرارة وزيادة الجهد العكسي وتحدث شيخوخة أشباه الموصلات.يعد أداء التسرب المنخفض مهمًا بشكل خاص في الأجهزة الإلكترونية المحمولة والأنظمة التي تعمل بالبطاريات وأجهزة إنترنت الأشياء والدوائر الاحتياطية الموفرة للطاقة.

تحتوي ثنائيات شوتكي عادةً على تيار تسرب أعلى من مقومات السيليكون القياسية، خاصة في درجات حرارة التشغيل المرتفعة.

على سبيل المثالعادةً ما توفر ثنائيات شوتكي كفاءة ممتازة في أجهزة الشحن السريعة بسبب جهدها الأمامي المنخفض.ومع ذلك، فإن تيار التسرب العالي عند درجة حرارة مرتفعة قد يقلل قليلاً من كفاءة الاستعداد في الأنظمة التي تعمل بالبطارية.

تصبح هذه المقايضة مهمة في التصميمات الإلكترونية منخفضة الطاقة حيث يكون عمر البطارية الطويل والحد الأدنى من استهلاك الطاقة الاحتياطية من الأولويات.

وقت الاسترداد (trr)

يقيس وقت الاسترداد مدى سرعة توقف الصمام الثنائي عن العمل عند التبديل من الانحياز الأمامي إلى الانحياز العكسي.

نوع الصمام الثنائي	وقت الاسترداد النموذجي
قياسي المعدل	2 s-30 s
انتعاش سريع الصمام الثنائي	50ns-500ns
شوتكي الصمام الثنائي	بالقرب من الصفر

يصبح وقت الاسترداد ذا أهمية متزايدة مع زيادة تردد التبديل.تعتبر الثنائيات المعدلة القياسية مقبولة بشكل عام لمصادر الطاقة منخفضة التردد، ولكنها قد تؤدي إلى خسائر تحويل مفرطة في الدوائر عالية التردد.

في مصادر الطاقة عالية التردد، قد تولد الثنائيات المقومة الأبطأ خسائر تحويل إضافية لأن تيار الاسترداد العكسي يستمر في التدفق لفترة وجيزة أثناء تحويل التحولات.يساعد الاسترداد السريع وثنائيات شوتكي على تقليل هذه الخسائر وتقليل توليد الحرارة وتحسين كفاءة المحول بشكل عام.

يُفضل عادةً استخدام صمامات الاسترداد السريع وثنائيات شوتكي في تبديل مصادر الطاقة، والشواحن السريعة، ومحولات DC-DC، ودوائر طاقة التردد اللاسلكي، والأنظمة الصناعية عالية التردد.

يساعد سلوك التبديل الأسرع على تقليل خسائر التبديل، وتقليل توليد الحرارة، وتحسين الكفاءة، وتقليل ضوضاء EMI، ودعم استقرار حراري أفضل.

ومع ذلك، قد تظهر ثنائيات شوتكي تيار تسرب عكسي أعلى عند درجات حرارة مرتفعة، وهو ما يجب أخذه في الاعتبار في البيئات التي تتطلب جهدًا حراريًا.

سعة الوصلة (Cj)

تمثل سعة الوصلة الشحنة الكهربائية المخزنة بين أطراف الصمام الثنائي.تؤثر هذه المعلمة بشكل مباشر على سرعة التبديل وأداء التردد اللاسلكي وسلامة الإشارة وسلوك الدائرة عالية التردد.

تساعد سعة التوصيل المنخفضة على تحسين التبديل عالي التردد واستقرار إشارة التردد اللاسلكي وأداء دائرة الاتصال ودقة معالجة الإشارة.

تصبح سعة الوصلات ذات أهمية خاصة في أنظمة اتصالات التردد اللاسلكي، والإلكترونيات اللاسلكية، ودوائر معالجة الإشارات، والأنظمة الرقمية عالية السرعة.قد تؤدي السعة المفرطة إلى تشويه الإشارة وسلوك التبديل البطيء وتقليل كفاءة التردد اللاسلكي.

الحد الأقصى لدرجة حرارة الوصلة (Tj)

تحدد درجة حرارة الوصلة القصوى، والتي تُكتب عادة بالرمز Tj، أعلى درجة حرارة تشغيل آمنة لوصلة أشباه الموصلات الداخلية للصمام الثنائي.

هذه المعلمة مهمة للغاية لأن الصمام الثنائي قد يفشل حتى عندما تبدو تقديرات الجهد والتيار مقبولة إذا كانت الإدارة الحرارية غير كافية.

مع زيادة درجة حرارة الوصلة، قد يتعرض الصمام الثنائي لزيادة تيار التسرب، وانخفاض الكفاءة، وعدم استقرار الجهد الأمامي، وتسارع تقادم أشباه الموصلات، والضرر الداخلي الدائم.

في تطبيقات الصمام الثنائي SMD ذات التيار العالي، قد تؤدي درجة حرارة الوصلة المفرطة إلى حدوث انفلات حراري.يحدث هذا عندما يؤدي ارتفاع درجة الحرارة إلى زيادة تيار التسرب وتبديد الطاقة، مما يؤدي بعد ذلك إلى توليد المزيد من الحرارة وزيادة درجة حرارة الوصلة.

إذا لم يتم التحكم في الانفلات الحراري، فقد يفشل الصمام الثنائي فجأة ويؤدي إلى تلف مكونات ثنائي الفينيل متعدد الكلور المحيطة.

قد يؤدي التشغيل المستمر بالقرب من درجة حرارة الوصلة القصوى أيضًا إلى تقصير العمر الافتراضي للمكونات على المدى الطويل، حتى لو لم يحدث فشل فوري.تعمل درجة الحرارة المرتفعة على تسريع آليات تآكل أشباه الموصلات وتقليل الموثوقية على المدى الطويل.

Thermal reliability is commonly improved by using larger diode packages, wider copper traces, larger PCB copper pours, thermal vias, better airflow, and current derating techniques.

تساعد الإدارة الحرارية المناسبة في الحفاظ على درجة حرارة الوصلة الآمنة، وتحسين الموثوقية على المدى الطويل، وتقليل مخاطر فشل المكونات المبكرة في الأنظمة الإلكترونية الحديثة.

على سبيل المثال، قد تحدد ورقة بيانات الصمام الثنائي أقصى درجة حرارة للوصلة تبلغ 150 درجة مئوية وقيمة RθJA تبلغ 90 درجة مئوية/وات.تساعد هذه القيم في تقدير ما إذا كان الصمام الثنائي يمكنه العمل بأمان في ظل درجة الحرارة المحيطة المتوقعة وظروف تبديد الطاقة.

How to Identify SMD Diode Codes and Polarity

الشكل 10. SMD علامة قطبية الكاثود الثنائي

أحد استعلامات البحث الأكثر شيوعًا المتعلقة بالثنائيات SMD هو كيفية التعرف على علامات الصمام الثنائي SMD لأن الشركات المصنعة غالبًا ما تطبع رموز SMD المختصرة على حزم الصمام الثنائي نظرًا لحجم المكون المحدود.

الكود	ممكن نوع الصمام الثنائي
أ7	تبديل الصمام الثنائي
م7	الصمام الثنائي المعدل
T4	الصمام الثنائي TVS

ونظرًا لاختلاف أنظمة وضع العلامات بين الشركات المصنعة، يتم عادةً التحقق من تحديد المكونات باستخدام أوراق البيانات وقواعد بيانات كود SMD واختبار الصمام الثنائي المتعدد.

كيفية اختبار الصمام الثنائي SMD باستخدام جهاز متعدد

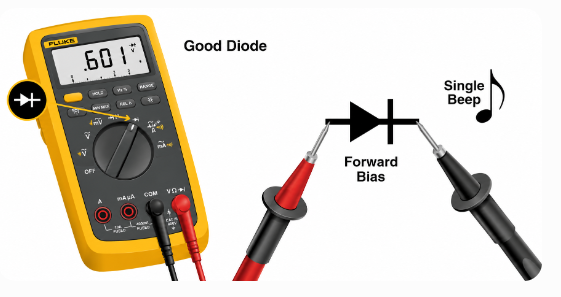

الشكل 11. اختبار الصمام الثنائي SMD باستخدام جهاز قياس متعدد

اختبار الصمام الثنائي SMD مع المتر المتعدد يساعد على تحديد المشاكل الشائعة مثل الدوائر القصيرة والدوائر المفتوحة وأضرار التسرب والفشل الحراري.تعتبر إجراءات الاختبار المناسبة مهمة لأن القياسات غير الصحيحة قد تؤدي إلى تشخيص غير دقيق أو تلف ثنائي الفينيل متعدد الكلور بشكل عرضي.

احتياطات السلامة قبل الاختبار

قبل إجراء أي قياسات للديود:

1. فصل وعزل الطاقة عن الدائرة

2. قم بتفريغ المكثفات بالكامل قبل لمس PCB

3. تجنب اختبار الدوائر النشطة

4. Use ESD protection when handling sensitive electronics

قد تحتفظ المكثفات الكبيرة الموجودة داخل مصادر الطاقة وأجهزة الشحن والإلكترونيات الصناعية بجهد كهربائي خطير حتى بعد فصل الطاقة.يساعد تفريغ المكثفات على تقليل خطر حدوث صدمة كهربائية والتلف العرضي للمكونات.

كما أن القياسات داخل الدائرة ليست دائمًا موثوقة تمامًا لأن مكونات ثنائي الفينيل متعدد الكلور المحيطة قد تؤدي إلى إنشاء قراءات خاطئة.يمكن أن تؤثر المقاومات والمكثفات والمحاثات ومسارات أشباه الموصلات المتوازية على قياسات المقاييس المتعددة وتؤدي إلى نتائج مضللة.

لاستكشاف الأخطاء وإصلاحها بشكل أكثر دقة، غالبًا ما يتم رفع جانب واحد من الصمام الثنائي من PCB لعزل المكون أثناء الاختبار.

اختبار التحيز إلى الأمام

اضبط جهاز القياس المتعدد على وضع اختبار الصمام الثنائي.قم بتوصيل المسبار الأحمر بالأنود والمسبار الأسود بالكاثود.يُظهر الصمام الثنائي السليم عادةً انخفاضًا في الجهد الأمامي يبلغ حوالي 0.2 فولت - 0.4 فولت لثنائيات شوتكي و0.6 فولت - 0.7 فولت لثنائيات السيليكون.تمثل هذه القراءات انخفاض الجهد الأمامي للديود أثناء التوصيل.يساعد الجهد الأمامي المنخفض في ثنائيات شوتكي على تحسين الكفاءة وتقليل توليد الحرارة في دوائر التبديل عالية التردد.

اختبار التحيز العكسي

قم بعكس مجسات المقياس المتعدد عن طريق توصيل المسبار الأسود بالأنود والمسبار الأحمر بالكاثود.A healthy diode should block reverse current flow.يعرض المقياس المتعدد عادةً OL (حلقة مفتوحة) أو مقاومة عالية جدًا.إذا كان التيار القابل للقياس يتدفق في انحياز عكسي، فقد يعاني الصمام الثنائي من تلف التسرب، أو انهيار الوصلات، أو التدهور الحراري.غالبًا ما تصبح مشاكل التسرب العكسي أكثر خطورة عند درجات حرارة التشغيل المرتفعة.

مؤشرات الفشل الشائعة

أعراض	السبب المحتمل
0V على حد سواء الاتجاهات	الصمام الثنائي القصير
رأ على حد سواء directions	فتح الصمام الثنائي
غير مستقر القراءات	الحرارية الضرر أو التسرب

الثنائيات المختصرة تحدث عادةً بعد الإجهاد الكهربائي الزائد، أو أحداث القطبية العكسية، أو ارتفاع درجة الحرارة الشديد، أو حدوث ضرر مفاجئ.فتح الصمام الثنائي قد تنجم الأعطال عن تلف سلك الربط، أو التدوير الحراري المفرط، أو التشقق الميكانيكي، أو عيوب التصنيع.غير مستقر أو غير متناسق قد تشير القراءات إلى تلف حراري داخلي، أو مشاكل في تيار التسرب، أو تشقق مفاصل اللحام، أو تدهور جزئي لأشباه الموصلات.

في دوائر التبديل عالية التردد وإمدادات الطاقة، قد تتسبب الثنائيات SMD الخاطئة أيضًا في توليد حرارة زائدة، وجهد الخرج غير المستقر، وضوضاء التبديل، وانخفاض كفاءة الشحن، وتشغيل الدائرة المتقطعة.

يساعد اختبار المقاييس المتعددة المناسب على تحديد الثنائيات المعيبة بسرعة ويدعم استكشاف الأخطاء وإصلاحها بشكل أكثر دقة في الأنظمة الإلكترونية الحديثة.

أعطال الصمام الثنائي SMD الشائعة، وأخطاء تصميم ثنائي الفينيل متعدد الكلور، ومعايير الموثوقية

Although SMD diodes are highly reliable, improper circuit design, thermal stress, electrical overstress, ESD exposure, and poor soldering practices can still cause premature failure and long-term reliability problems.

يساعد فهم آليات الفشل الشائعة على تحسين موثوقية ثنائي الفينيل متعدد الكلور وتقليل معدلات الفشل الميداني في أنظمة السيارات والصناعية والاتصالات والأنظمة الإلكترونية

أعطال الصمام الثنائي SMD الشائعة واستكشاف الأخطاء وإصلاحها

سبب الفشل	أعراض شائعة	النتيجة المحتملة
الكهربائية الإجهاد الزائد	ارتفاع درجة الحرارة	الزائدة الضرر الحالي
مفرط الحرارة	علامات الحروق	الحرارية هارب
التعرض للبيئة والتنمية المستدامة	الطفرة المفقودة الحماية	الصمام الثنائي TVS تدهور
PCB flex الضرر	متقطع العملية	متصدع وصلات لحام
غير لائق لحام	الجهد الكهربي عدم الاستقرار	عكس التسرب والتشغيل غير المستقر

يظل الإجهاد الحراري المفرط والإجهاد الكهربائي من أكثر الأسباب شيوعًا لفشل الصمام الثنائي SMD في الإلكترونيات الحديثة.تنشأ العديد من مشكلات الموثوقية من عدم كفاية التصميم الحراري لثنائي الفينيل متعدد الكلور، واختيار الصمام الثنائي غير المناسب، وعدم كفاية الحماية من زيادة التيار، وضعف جودة وصلة اللحام، وهامش جهد التشغيل غير الصحيح.

يحدث الإجهاد الكهربائي عندما يعمل الصمام الثنائي بما يتجاوز جهده أو تصنيفه الحالي.قد يؤدي ذلك إلى زيادة درجة حرارة الوصلة بسرعة وإتلاف بنية أشباه الموصلات بشكل دائم.

يعد الإجهاد الحراري المفرط سببًا رئيسيًا آخر للفشل في الإلكترونيات المدمجة حيث تؤدي عدم كفاية مساحة النحاس في ثنائي الفينيل متعدد الكلور إلى الحد من تبديد الحرارة.

يؤثر تلف ESD عادةً على الثنائيات TVS المثبتة في منافذ USB وواجهات HDMI وأنظمة اتصالات السيارات ودوائر حماية Ethernet.يؤدي التعرض المتكرر للزيادة إلى تدهور تدريجي لقدرة حماية الصمام الثنائي بمرور الوقت.

الأخطاء الشائعة في تصميم ثنائي الفينيل متعدد الكلور مع الثنائيات SMD

• وسادات حرارية صغيرة الحجم

يؤدي تبديد النحاس الضعيف إلى زيادة درجة حرارة الوصلة ويقلل من الموثوقية على المدى الطويل.قد تمنع الوسادات الحرارية الصغيرة الحرارة من الانتشار بكفاءة عبر لوحة PCB.

• وضع TVS غير صحيح

تصبح الثنائيات TVS الموضوعة بعيدًا جدًا عن الموصلات الخارجية أقل فعالية ضد أحداث ESD وطفرات الجهد العابرة.في أنظمة الاتصالات عالية السرعة مثل USB وHDMI وشبكات بيانات السيارات، قد يسمح وضع الصمام الثنائي TVS غير المناسب لارتفاعات الجهد العابرة بالوصول إلى الدوائر المتكاملة الحساسة قبل حدوث القمع، مما يزيد من خطر تلف الدائرة الدائمة.

• استخدام المقومات البطيئة في الدوائر عالية السرعة

قد تؤدي أوقات الاسترداد البطيئة إلى حدوث ضوضاء عند التبديل، وزيادة فقدان الطاقة، وانخفاض الكفاءة، ومشاكل EMI.يُفضل بشكل عام الاسترداد السريع أو الثنائيات شوتكي في تطبيقات التبديل عالية التردد.

• هامش الجهد العكسي غير لائق

يؤدي اختيار الثنائيات القريبة جدًا من جهد التشغيل إلى زيادة خطر الانهيار أثناء الزيادات العابرة أو ظروف التشغيل غير المستقرة.غالبًا ما يتم تحسين موثوقية الصمام الثنائي من خلال الجمع بين الإدارة الحرارية المناسبة وهامش الجهد المناسب والتخطيط الأمثل لثنائي الفينيل متعدد الكلور ووضع الصمام الثنائي الصحيح بالقرب من الواجهات الضعيفة وممارسات اللحام الموثوقة.

معايير الموثوقية وشهادات الامتثال

تساعد معايير الموثوقية في التحقق من أن الثنائيات SMD يمكن أن تعمل بأمان في ظل الظروف الكهربائية والحرارية والبيئية الصعبة.

ميزة	مصلحة الارصاد الجوية الثنائيات	من خلال هول الثنائيات
حجم ثنائي الفينيل متعدد الكلور	مدمج	أكبر
التصنيع	SMT الآلي	لحام يدوي/موجي
أداء عالي التردد	أفضل	أقل
قابلية الإصلاح	أكثر صعوبة	أسهل
التبديد الحراري	معتدل	أفضل للطاقة العالية
الاستخدام الشائع	محمول إلكترونيات	الأنظمة الصناعية

يساعد اختبار الامتثال على دعم الموثوقية على المدى الطويل، واتساق التصنيع، وسلامة المنتج، والمتانة الحرارية، والامتثال البيئي.

الثنائيات SMD مقابل الثنائيات عبر الفتحة

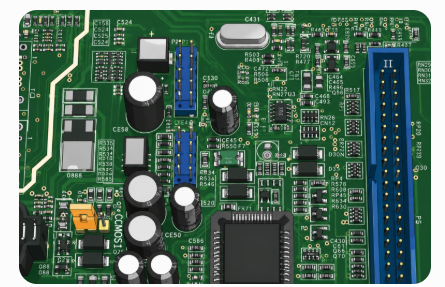

الشكل   12.   SMD مقابل المكونات عبر الفتحات على PCB

تؤدي الثنائيات SMD والثنائيات عبر الفتحة وظائف كهربائية مماثلة، ولكنها تختلف بشكل كبير في الحجم وطريقة التصنيع والسلوك الحراري والمتانة الميكانيكية وتكامل ثنائي الفينيل متعدد الكلور.

ميزة	مصلحة الارصاد الجوية الثنائيات	من خلال هول الثنائيات
حجم ثنائي الفينيل متعدد الكلور	مدمج	أكبر
التصنيع	SMT الآلي	لحام يدوي/موجي
أداء عالي التردد	أفضل	أقل
قابلية الإصلاح	أكثر صعوبة	أسهل
التبديد الحراري	معتدل	أفضل للطاقة العالية
الاستخدام الشائع	محمول إلكترونيات	الأنظمة الصناعية

يُفضل استخدام الثنائيات SMD عمومًا في الإلكترونيات الحديثة لأنها تدعم تخطيطات PCB الأصغر حجمًا والإنتاج الضخم الآلي والأجهزة الإلكترونية خفيفة الوزن والأداء المحسن عالي التردد.

تساعد مساراتها الكهربائية الأقصر على تقليل الحث الطفيلي والسعة، مما يجعلها مناسبة لدوائر التبديل عالية السرعة، وأنظمة اتصالات الترددات اللاسلكية، ومحولات الطاقة المدمجة، والأجهزة الإلكترونية المكتظة بكثافة.

ومع ذلك، قد تظل الثنائيات عبر الفتحة مفضلة في الأنظمة عالية الطاقة، وتطبيقات التيار الثقيل، والبيئات الميكانيكية القاسية، والمعدات التي تتطلب إصلاحًا أو استبدالًا أسهل.

نظرًا لأن المكونات عبر الفتحات تستخدم أسلاكًا يتم إدخالها في لوحة PCB، فإنها غالبًا ما توفر تثبيتًا ميكانيكيًا أقوى ومعالجة أفضل للحرارة لأجهزة الطاقة الكبيرة.

في الأجهزة الإلكترونية الحديثة، تهيمن الثنائيات SMD لأن تخطيطات ثنائي الفينيل متعدد الكلور المدمجة وتجميع SMT الآلي يقلل بشكل كبير من تكلفة التصنيع ويزيد من سرعة الإنتاج.

كيفية اختيار الصمام الثنائي SMD الصحيح

يتطلب اختيار الصمام الثنائي SMD الصحيح موازنة الأداء الكهربائي والقدرة الحرارية والموثوقية وسرعة التبديل وحجم العبوة ومتطلبات التطبيق.

قد يؤدي استخدام الصمام الثنائي الخاطئ إلى ارتفاع درجة الحرارة، وعدم استقرار الجهد، وانخفاض الكفاءة، وفقدان الطاقة المفرط، وفشل المكونات مبكرًا.

يساعد اختيار الصمام الثنائي المناسب على دعم الموثوقية على المدى الطويل، والاستقرار الحراري، والأداء العام للنظام الإلكتروني.

دليل الاختيار على أساس التطبيق

التطبيق	الموصى بها ديود
شاحن سريع	شوتكي ديود
الجهد الكهربي التنظيم	ديود زينر
يو إس بي إس دي الحماية	الصمام الثنائي TVS
ضبط الترددات اللاسلكية	فاراكتور ديود
تكييف تصحيح	المعدل ديود

العوامل الرئيسية التي يجب مراعاتها أثناء الاختيار

• تصنيف الجهد العكسي: يجب أن يتحمل الصمام الثنائي بأمان أقصى جهد عكسي موجود في الدائرة.يزيد هامش الجهد غير الكافي من خطر الانهيار أثناء ارتفاع الجهد العابر.

• القدرة على التعامل مع التيار: يجب أن يدعم الصمام الثنائي بشكل آمن كلاً من الظروف الحالية المستمرة والتيار المفاجئ.غالبًا ما تتطلب التطبيقات الحالية الأعلى حزمًا أكبر، وتبديدًا حراريًا أفضل، وآثارًا أوسع لثنائي الفينيل متعدد الكلور.

• سرعة التحويل: تتطلب الدوائر عالية التردد استردادًا سريعًا أو صمامات شوتكي الثنائية لتقليل خسائر التبديل وتحسين الكفاءة.

• الأداء الحراري: تعتبر القدرة الحرارية مهمة لأن درجة حرارة الوصلة المفرطة قد تقلل من عمر المكونات وتقلل من الموثوقية.

• القيود المفروضة على مساحة ثنائي الفينيل متعدد الكلور: غالبًا ما تتطلب الأجهزة الإلكترونية المدمجة حزم SMD أصغر حجمًا لدعم تخطيطات ثنائي الفينيل متعدد الكلور عالي الكثافة.

ومع ذلك، قد تتمتع العبوات الأصغر حجمًا بقدرة أقل على التعامل مع الحرارة والتيار.

اختيار الثنائيات لمختلف الصناعات

• إلكترونيات السيارات: تعتبر الموثوقية العالية للتدفق المفاجئ، والتحمل الواسع لدرجات الحرارة، والتوافق مع AEC-Q101 أمرًا مهمًا للحفاظ على التشغيل المستقر في ظل الظروف الكهربائية والبيئية القاسية.

• الأجهزة الإلكترونية: عادةً ما يتم إعطاء الأولوية للحجم الصغير، وفقدان الطاقة المنخفض، وكفاءة التصنيع العالية في تصميمات ثنائي الفينيل متعدد الكلور والأنظمة المحمولة ذات الكثافة السكانية العالية.

• الأنظمة الصناعية: تعد المتانة الحرارية وقدرة التيار العالية والموثوقية طويلة المدى أمرًا مهمًا للتشغيل المستمر في البيئات الكهربائية كثيرة المتطلبات.

• أنظمة الترددات اللاسلكية والاتصالات: يساعد التبديل السريع وسعة الوصلات المنخفضة والأداء المستقر عالي التردد في الحفاظ على سلامة الإشارة وسلوك الاتصال الفعال.

يؤدي اختيار حزمة الصمام الثنائي الصحيحة والمواصفات الكهربائية إلى تحسين كفاءة الطاقة وحماية الدائرة والموثوقية طويلة المدى في الأنظمة الإلكترونية الحديثة بشكل كبير.

الاستنتاج

تُستخدم الثنائيات SMD على نطاق واسع في الإلكترونيات الحديثة لدعم التحكم الفعال في الطاقة وحماية الدائرة والتشغيل المستقر عالي السرعة.يعتمد اختيار الصمام الثنائي المناسب على عوامل مثل الجهد الأمامي ووقت الاسترداد والأداء الحراري وقدرة التعامل مع التيار.يساعد التصميم الحراري الجيد لثنائي الفينيل متعدد الكلور واختيار الحزمة الصحيح على تقليل ارتفاع درجة الحرارة وتحسين الموثوقية على المدى الطويل.مع استمرار الأجهزة الإلكترونية في أن تصبح أصغر حجمًا وأكثر قوة، أصبح فهم سلوك الصمام الثنائي SMD ذا أهمية متزايدة في تصميم الدوائر الحديثة.
