فهم أنواع المكثفات المختلفة
2025-07-17 9065

تستكشف هذه المقالة أنواعًا مختلفة من المكثفات ، بما في ذلك السيراميك ، والأفلام ، والكهارل ، والورق ، و Supercapacitors مثل EDLCs ، المكثفات الكاذبة ، والمكثفات المختلطة.وهذا ما يفسر البناء والتطبيقات والمزايا وكيفية اختيار الحق دوائر مختلفة.

كتالوج

ما هو المكثف؟

المكثف هو جزء إلكتروني صغير يخزن ويطلق الطاقة الكهربائية.يحتوي على لوحين معدنيين مع مادة بينها تحمل الشحنة.عند الاتصال بالطاقة ، تحصل لوحة واحدة على شحنة إيجابية والآخر يحصل على شحنة سالبة.هذا يخلق مجال كهربائي حيث يتم تخزين الطاقة.يتم استخدام المكثفات في العديد من الأجهزة الإلكترونية للحفاظ على الطاقة ثابتة ، أو إشارات المرشح ، أو توقيت التحكم ، أو إعطاء انفجار سريع من الطاقة عند الحاجة.إنها صغيرة ولكنها تلعب دورًا كبيرًا في جعل الإلكترونيات تعمل بسلاسة.

كيف يعمل المكثفات

مكثف يعمل عقد الكهرباء لفترة قصيرة ثم تركها تذهب عند الاقتضاء.عندما تقوم بتوصيلها ببطارية أو مصدر طاقة ، تتراكم الشحنات الكهربائية على جانبي المكثف.يمنع الجزء الأوسط من التهم من التدفق ، بحيث يبقى مخزنة هناك.

في وقت لاحق ، عندما تحتاجها الدائرة ، يرسل المكثف بسرعة الطاقة المخزنة لمساعدة الجهاز على العمل بشكل أفضل ، مثل إعطاء دفع سريع للسلطة أو مساعدة الأمور على التشغيل وإيقاف تشغيلها في الوقت المناسب.

الآن بعد أن عرفنا كيف يعمل المكثفون ، دعونا نتحدث الآن الأنواع المختلفة من المكثفاتوماذا تستخدم ل.تأتي المكثفات في أنواع مختلفة بناءً على موادها وكيفية تخزين الطاقة.

المكثفات الخزفية

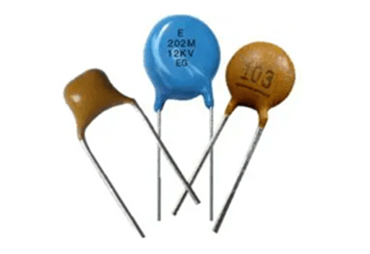

الشكل 1. المكثفات الخزفية

يحتوي مكثف سيراميك على لوحين معدنيين مع مادة خزفية في الوسط.يمنع الخزف الكهربائي من المرور ولكن يتيح للوحات تحمل الشحن.لا تحتوي هذه المكثفات على جانب إيجابي أو سلبي ، بحيث يمكنك توصيلها في أي اتجاه.

يتم استخدام المكثفات الخزفية في التطبيقات التالية: فصل أو تجاوز، ضوضاء كتلة السيراميك من الوصول إلى أجزاء حساسة من الدائرة. تصفية، السيراميك إزالة الإشارات غير المرغوب فيها في أنظمة الصوت وخطوط الطاقة وأجهزة الاتصال. في دوائر التوقيت، مزيج مع المقاومات ، وضع المكثف توقيت في الساعات أو المذبذبات. اقتران، تسمح Ceramic إشارات التيار المتردد بالمرور أثناء منع DC في دوائر مكبر للصوت.

مزايا المكثفات الخزفية:

المكثفات الخزفية لديها العديد من النقاط الجيدة.هم:

• صغير جدًا في الحجم ولكن لا يزال قويًا

• التكلفة المنخفضة ، مما يجعلها مثالية للإنتاج الضخم

• مستقرة وموثوقة ، مع حياة طويلة

• متوفر في العديد من القيم ، بحيث تناسب العديد من احتياجات الدائرة المختلفة

• غير مستقطب ، لذلك لا داعي للقلق بشأن أي طريقة لتوصيلها

المكثفات السينمائية

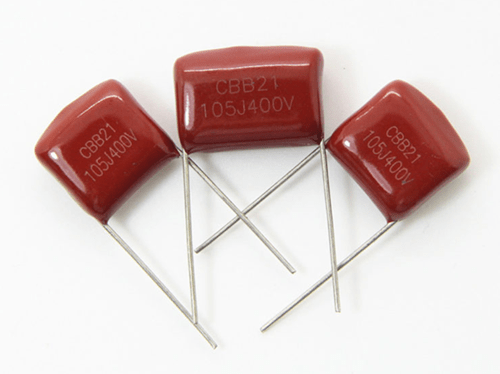

الشكل 2. المكثفات السينمائية

يستخدم مكثف الفيلم أ فيلم بلاستيكي رفيع في الداخل لتخزين وإطلاق الكهرباء.يجلس هذا الفيلم البلاستيكي بين طبقتين معدنيين ويعمل كـ عازل.المكثفات الأفلام غير مستقطبة ، بحيث يمكنك توصيلها في أي اتجاه.ومن المعروف أنها مستقرة للغاية وطويلة الأمد وآمنة للاستخدام.تأتي هذه المكثفات في العديد من الأشكال والأحجام وتستخدم في جميع أنواع الدوائر الإلكترونية.

يمكنك العثور على مكثفات الأفلام في أنظمة الصوت ، وضوابط الإضاءة ، وإمدادات الطاقة ، والمحركات الكهربائية ، ودوائر التوقيت.أنها تساعد على تقليل الضوضاء ، وتنعيم الجهد ، والتحكم في إشارات في الدائرة.

مزايا المكثفات الأفلام:

• مستقر للغاية بمرور الوقت ودرجة الحرارة

• حياة طويلة مع فرصة أقل للفشل

• آمن للاستخدام في دوائر الجهد العالي

• غير مستقطب ، سهل التثبيت للغاية

• فقدان الطاقة المنخفضة ، مما يعني كفاءة أفضل

مكثفات أفلام السلطة

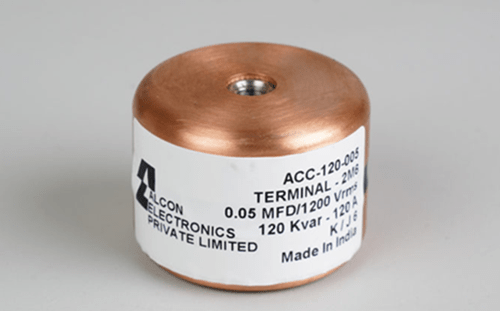

الشكل 3. مكثفات أفلام السلطة

Power Film Capacitor هو نسخة شاقة من مكثف فيلم منتظم ، مصممة للتعامل مع كميات كبيرة من الطاقة الكهربائية والعمل في الفولتية العالية.لا يزال مكثف فيلم Power Film يستخدم فيلمًا بلاستيكيًا كعازل ، ولكنه مبني بمواد أقوى وحجم أكبر لتناسب التطبيقات الصعبة.هذه المكثفات غير مستقطبة ، مما يسمح بالتركيب المرن ، وتم تصميمه للأداء على المدى الطويل في ظل ظروف صعبة.

تُستخدم مكثفات أفلام الطاقة في أنظمة الطاقة العالية مثل المحولات ومحركات السيارات ومعدات الطاقة والطاقة الشمسية وأدوات اللحام وشبكات الطاقة الكهربائية.ووجدوا أيضا في دوائر رابط العاصمة ووحدات تخزين الطاقة.

مزايا مكثفات أفلام السلطة:

• يمكن التعامل مع الجهد العالي والتيار

• موثوق للغاية وطويل الأمد

• آمنة ومستقرة تحت الأحمال الثقيلة

• غير مستقطب ، سهل التثبيت

• أداء جيد في البيئات القاسية

المكثفات الكهربائية

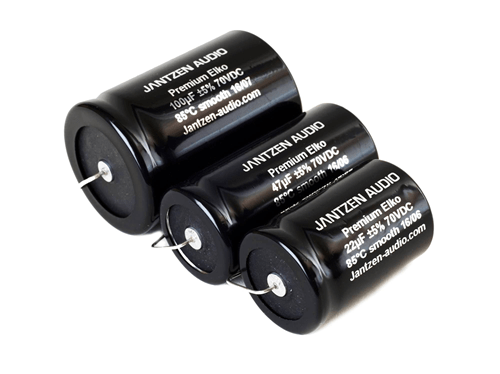

الشكل 4. مكثف كهربائي

المكثف الكهربائي هو نوع من المكثف الذي يمكن أن يحمل طاقة كهربائية أكثر بكثير من معظم غيرها.يستخدم المكثف الكهربائي كهربائيًا سائلًا أو هلامًا مع إحباط معدني لإنشاء سعة عالية في حجم مضغوط.تستخدم هذه المكثفات بشكل أساسي في الدوائر التي تحتاج إلى جهد أو طاقة ثابتة بمرور الوقت.إنها مستقطبة ، مما يعني أن لديهم اتجاهًا محددًا للاتصال ، وجانب إيجابي وسلبي واحد ، ووضعها بطريقة خاطئة يمكن أن يسبب الفشل.

يمكنك العثور على المكثفات الكهربائية في إمدادات الطاقة ، وأجهزة الصوت ، ولوحات الكمبيوتر ، وشاحن البطارية.تتمثل وظيفتهم الرئيسية في تهدئة التغييرات في الجهد ، وتخزين الطاقة ، والمساعدة في التحكم في تدفق الكهرباء في الدائرة.

مزايا المكثفات الكهربائية:

• يمكن أن يحمل الكثير من الرسوم

• جيد للجهد الثابت

• مضغوط لمستوى الطاقة

• منخفضة التكلفة واستخدامها على نطاق واسع

المكثفات الورقية

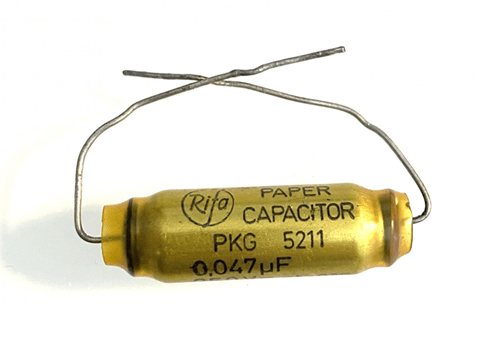

الشكل 5. المكثفات الورقية

مكثف الورق هو نوع من المكثف الذي يحتوي على ورق رفيع غارق في الزيت أو الشمع الموضوعة بين طبقتين معدنيتين.يساعد هذا التصميم في تخزين الطاقة الكهربائية بأمان والتعامل مع الجهد العالي.كانت هذه المكثفات شائعة في الأجهزة القديمة مثل أجهزة الراديو وأجهزة التلفزيون ومكبرات الصوت الأنبوبية.على الرغم من أن الأنواع الأحدث قد استبدلتها في معظم الإلكترونيات ، إلا أن المكثفات الورقية لا تزال موجودة في دوائر خاصة تتطلب عزلًا قويًا أو يمكنها التعامل مع الجهد العالي.أنها غير مستقطبة.

لا يزال بإمكانك العثور على المكثفات الورقية في المعدات القديمة وأنظمة الطاقة وبعض الآلات الصناعية.يتيح لهم بناءهم أداء جيدًا في الظروف الكهربائية الصعبة ، على الرغم من أنها أكبر في الحجم مقارنة بالأنواع الحديثة.

مزايا المكثفات الورقية:

• يتعامل مع الجهد العالي دون الانهيار

• عزل كهربائي جيد

• يعمل بشكل جيد في الإلكترونيات القديمة

• غير مستقطب وبسيط للاتصال

في الجزء التالي ، سننظر في أنواع المكثفات الفائقة بناءً على كيفية تخزين الطاقة.

EDLC (مكثف طبقة مزدوجة كهربائية)

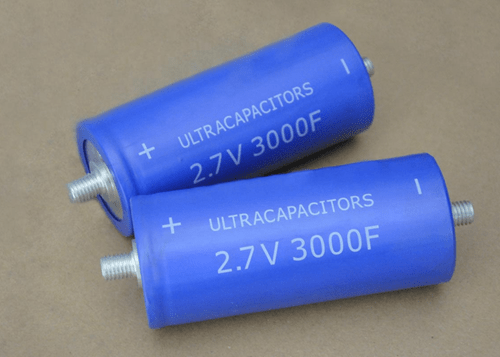

الشكل 6. EDLC (مكثف طبقة مزدوجة كهربائية)

EDLC ، أو مكثف الطبقة المزدوجة الكهربائية ، هو نوع من المكثف الفائق الذي يخزن الطاقة باستخدام سطح المواد القائمة على الكربون دون أي تفاعل كيميائي.بدلاً من استخدام التغييرات الكيميائية مثل البطارية ، فإنه يتراكم ويحمل شحنة كهربائية في طبقة رقيقة جدًا بين القطب والكهرباء.هذا يسمح لها بشحن وإطلاق الطاقة سهلة للغاية.لا تهدف EDLCs إلى الاحتفاظ بالطاقة لفترة طويلة ، لكنها رائعة لتقديم رشقات قصيرة من الطاقة القصيرة والقوية.

تم العثور على هذه المكثفات في طاقة النسخ الاحتياطي للذاكرة في الإلكترونيات ، واستعادة الطاقة أثناء الكبح في السيارات الكهربائية ، واستقرار الجهد في أدوات الطاقة أو أنظمة الطاقة المتجددة.

مزايا EDLCS:

• الشحن السريع والتفريغ

• حياة طويلة للدورة (يمكن إعادة استخدامها عدة مرات)

• أداء آمن ومستقر

• لا يوجد تفاعل كيميائي

• جيد للانفجار القصيرة من السلطة

كاذبة pseudocapacitors

Pseudocapacitor هو نوع من المكثف الفائق الذي يخزن الطاقة من خلال تغييرات كيميائية سريعة على مواد خاصة مثل أكاسيد المعادن أو البلاستيك الموصل.تساعد هذه التغييرات في الحفاظ على طاقة أكثر من EDLC (مكثف الطبقة المزدوجة الكهربائية) ، ولكنها تتقاضى وتصريفات أبطأ قليلاً.ومع ذلك ، لا يزال يعمل بشكل أسرع من البطارية.هذا يجعلها خيارًا متوسطًا جيدًا بين سرعة EDLCs والطاقة العالية للبطاريات.

يتم استخدام مكثف Pseudocapacitor في التطبيقات التي تحتاج إلى سعة أعلى من EDLCs ولكن استجابة أسرع من البطاريات ، مثل الأجهزة القابلة للارتداء الذكية والأجهزة الطبية والإلكترونيات المحمولة.

مزايا المكثفات الكاذبة:

• عقد طاقة أكثر من EDLCs

• العمل أسرع من البطاريات

• جيد للأجهزة الصغيرة الخفيفة الوزن

• يدوم من خلال العديد من الشحن واستخدام الدورات

• يمكن أن تعطي طاقة سريعة عند الحاجة

المكثفات الهجينة

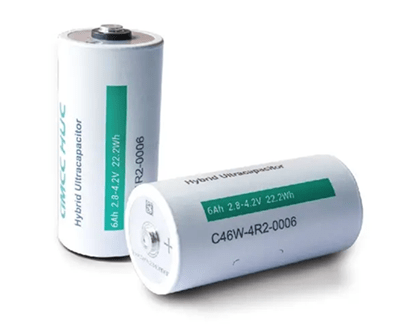

الشكل 7. المكثفات الهجينة

Hybrid Capacitor هو مزيج بين مكثف Supercapacitor (مثل EDLC) وبطارية.يحتوي المكثف الهجين على الكربون على جانب واحد ومواد تشبه البطارية من جهة أخرى.يساعد هذا المزيج الخاص في تخزين طاقة أكثر من كاكب فائق عادي وشحن أسرع من البطارية.يستمر المكثف الهجين أيضًا لفترة أطول من معظم البطاريات ، مما يجعلها خيارًا جيدًا عندما يكون كل من السرعة والطاقة ضرورية.

يمكنك العثور على المكثفات المختلطة في السيارات الكهربائية والألواح الشمسية وأنظمة طاقة الرياح ووحدات الطاقة الاحتياطية وأدوات الطاقة.إنها رائعة للأشياء التي تحتاج إلى قوة سريعة وتحتاج أيضًا إلى الركض لفترة أطول.نظرًا لأنها تجمع بين النقاط القوية لكل من البطاريات والمكثفات ، فإنها تعمل بشكل جيد في العديد من أنظمة الطاقة الحديثة.

مزايا المكثفات الهجينة:

• عقد طاقة أكثر من المكثفات الفائقة العادية

• شحن أسرع من البطاريات

• يستمر وقت طويل

• امنح كل من قوة سريعة وثابتة

• آمنة ويمكن الاعتماد عليها

كيفية اختيار المكثف المناسب

عامل	ماذا للتحقق
تعرف الجهد	تأكد من تصنيف الجهد المكثف أعلى من جهد الدائرة.هذا يمنع ضرر.
اختر اليمين قيمة السعة	اختر الصحيح السعة (µF) لدائرتك.منخفض جدًا أو مرتفع جدًا يمكن أن يجعل الدائرة العمل بشكل سيء.
تحقق من النوع (مادة عازلة)	اختيار بناء على الخاص بك الاحتياجات: • السيراميك - للدوائر الصغيرة والسريعة (مثل أجهزة الراديو) • المنحل بالكهرباء - لاستخدام إمدادات الطاقة • فيلم-للاستخدام طويل الأمد ومستقر • tantalum - للأجهزة الصغيرة مثل الهواتف
تحقق من القطبية	للاستقطاب المكثفات (مثل الكهربائي أو tantalum) ، تربط إيجابية وإيجابية و سلبي إلى سلبي.
الحجم والمساحة	تأكد من مكثف يناسب المساحة في جهازك.قد تكون بعض الأنواع كبيرة حتى مع نفس القيم.
تصنيف درجة الحرارة	تحقق مما إذا كان يمكن للمكثف التعامل مع درجة حرارة العمل.بعضها أفضل للساخنة أو الباردة البيئات.
احتياجات التطبيق	اختر مكثف بناءً على ما تفعله الدائرة ، تنعيم ، تصفية ، محرك البدء ، إلخ.
