كيف يؤثر التباطؤ على أداء الدائرة واستقرارها وكفاءتها
2026-05-14 26

التباطؤ هو مفهوم مهم في الإلكترونيات يفسر سبب استجابة بعض الأنظمة بشكل مختلف بناءً على حالتها السابقة.بدلاً من الاستجابة بشكل فوري لكل تغيير صغير في المدخلات، تستخدم الأنظمة الهستيرية تأثير الذاكرة الذي يساعد على تحسين الاستقرار وتقليل التبديل غير المرغوب فيه.يستخدم هذا السلوك على نطاق واسع في المقارنات، ومشغلات شميت، والأنظمة المغناطيسية، وإلكترونيات الطاقة لإنشاء تشغيل أكثر موثوقية للدوائر.يساعد فهم كيفية عمل التباطؤ في تفسير تأثيره على الأداء والكفاءة والتصميم الإلكتروني العملي.

كتالوج

ما هو التباطؤ في الدوائر الإلكترونية؟

يشير التباطؤ في الدوائر الإلكترونية إلى حالة لا يعتمد فيها خرج النظام على ظروف الإدخال الحالية فحسب، بل أيضًا على حالات التشغيل السابقة.بدلاً من استخدام عتبة تبديل واحدة، تعمل الأنظمة الهستيرية عادةً بنقاط تنشيط وإلغاء تنشيط منفصلة.يشكل الفرق بين هذه العتبات نافذة التباطؤ.

في الإلكترونيات العملية، يخلق التباطؤ تأثيرًا على الذاكرة.بمجرد تغيير حالة الجهاز، فإنه لا ينعكس على الفور عندما تتقلب ظروف الإدخال قليلاً في الاتجاه المعاكس.يسمح هذا السلوك للأنظمة بالحفاظ على عملية أكثر قابلية للتنبؤ بها في ظل الظروف المتغيرة.

يستخدم التباطؤ على نطاق واسع في:

• دوائر المقارنة

• مشغلات شميت

• إلكترونيات الطاقة

• أنظمة التخزين المغناطيسية

• أنظمة التحكم الصناعية

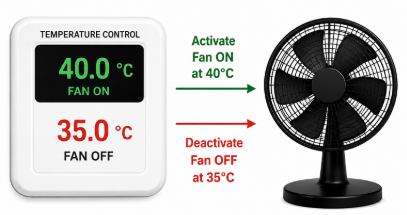

الشكل  2.  مروحة يتم التحكم في درجة حرارتها باستخدام عتبات تشغيل وإيقاف منفصلة للتشغيل المستقر

على سبيل المثال، قد يتم تنشيط مروحة التبريد عند 40 درجة مئوية ولكنها تظل نشطة حتى تنخفض درجة الحرارة إلى ما دون ذلك 35 درجة مئوية.باستخدام مختلفة تشغيل و عتبات خارج يمنع التدوير السريع عندما تتقلب ظروف التشغيل بالقرب من نقطة محددة.

بدون التباطؤ، قد تتفاعل الأنظمة التي تعمل بالقرب من مستويات العتبة بشكل مستمر مع الإشارة الصغيرة لأيونات ariat.يمكن أن يؤدي هذا السلوك إلى حدوث ثرثرة ترحيل، وإثارة خاطئة، وتشغيل غير مستقر، ونشاط تبديل مفرط.

نظرًا لقدرته على دعم عملية اتخاذ القرار المستقرة في ظل ظروف متقلبة، يظل التباطؤ مبدأً مهمًا في التصميم الإلكتروني الحديث

كيف يعمل التباطؤ في الأنظمة الحقيقية

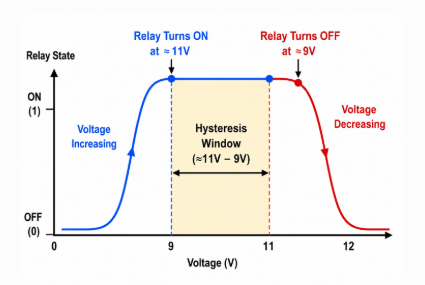

الشكل 3. سلوك تبديل المرحل يُظهر عتبات التشغيل وإيقاف التشغيل المنفصلة مع نافذة التخلفية

يظهر أحد أبسط الأمثلة على التباطؤ في عملية الترحيل.

تخيل أ تتابع 12 فولت متصلة بمصدر طاقة متغير.

تتابع تبديل السلوك

• يزداد الجهد تدريجياً من 0 فولت

• يتم تنشيط التتابع عند 11 فولت تقريبًا

• الجهد يتناقص ببطء

• يظل التتابع نشطًا

• يتم إيقاف تشغيل التتابع أخيرًا بالقرب من 9 فولت

يسمى الفرق بين جهد التنشيط وجهد التعطيل بـ نافذة التباطؤ.

يحتفظ المرحل مؤقتًا بحالته السابقة بدلاً من الاستجابة فورًا لتغيرات الجهد الصغيرة.ويظهر هذا المبدأ نفسه في الأنظمة المتأثرة بالضوضاء الكهربائية، وتموج الجهد، والتداخل الكهرومغناطيسي (EMI)، والتقلبات الحرارية.يمكن لهذه الاضطرابات إدخال أيونات v ariat صغيرة في الإشارات وظروف التشغيل، مما يجعل الحفاظ على سلوك العتبة المستقر أكثر صعوبة دون التباطؤ.

يعمل التباطؤ على تثبيت قرارات الحد الأدنى في ظل الظروف المتقلبة ويقلل من أحداث التبديل المفرطة التي قد تؤدي إلى تقصير عمر المكون.ولهذا السبب تم دمج التباطؤ عمدًا في العديد من الأنظمة الإلكترونية الحديثة.

المبادئ الأساسية وأسباب التباطؤ

السمة المميزة للتباطؤ هو سلوك الذاكرة.يستجيب النظام الهستيري وفقًا للظروف الحالية وحالات التشغيل السابقة.ونتيجة لذلك، فإن زيادة المدخلات وتقليل المدخلات يتبعان مسارات استجابة مختلفة.

هذا يخلق السمة حلقة التباطؤ.

التباطؤ المعتمد على المعدل مقابل التباطؤ المعتمد على المعدل

ميزة	معدل مستقل	يعتمد على السعر
الاستجابة	في الغالب دون تغيير	يختلف مع السرعة
الحساسية	منخفض	عالية
التطبيقات النموذجية	مغناطيس دائم	إلكترونيات الطاقة
الاستخدام الهندسي	الاحتفاظ المغناطيسي	تحليل التبديل الديناميكي

الأسباب الرئيسية للتباطؤ

• محاذاة المجال المغناطيسي

في المواد المغناطيسية، قد تظل المجالات المغناطيسية المجهرية محاذية جزئيًا حتى بعد إزالة المجال المغناطيسي الخارجي.تخلق هذه المحاذاة المتبقية تأثيرًا للذاكرة يساهم في سلوك التباطؤ المغناطيسي.

• محاصرة المسؤول

في الأجهزة شبه الموصلة، يمكن للشحنات الكهربائية المحتبسة أن تؤخر استجابات التبديل وتتسبب في اعتماد سلوك الجهاز جزئيًا على الحالات الكهربائية السابقة.ويلاحظ هذا التأثير بشكل شائع في تقنيات الذاكرة والأنظمة القائمة على الترانزستور.

• التأثيرات الميكانيكية والحرارية

يمكن للحركة الميكانيكية ودرجة الحرارة v ariat أيونات تقديم استجابات متأخرة بين سلوك المدخلات والمخرجات.غالبًا ما يتم ملاحظة هذه التأثيرات في المرحلات وأجهزة الاستشعار والأنظمة التي تنظم درجة الحرارة حيث تؤثر التغيرات المادية على أداء النظام.

• ردود فعل إيجابية

تقوم العديد من الدوائر الإلكترونية بتوليد التباطؤ عن عمد من خلال شبكات التغذية الراجعة.تعمل التعليقات الإيجابية على تغيير عتبات التبديل وتساعد على إنشاء سلوك أكثر تحكمًا.يستخدم هذا النهج على نطاق واسع في المقارنات ومشغلات شميت ودوائر مكبر الصوت التشغيلي لتحسين استقرار الإشارة في ظل الظروف المتغيرة.

فهم حلقات التباطؤ المغناطيسي

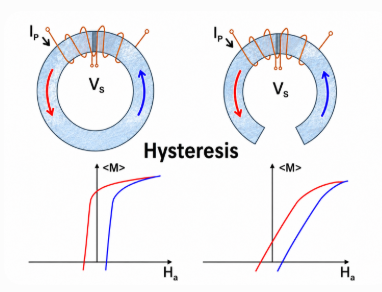

الشكل  4. حلقة التباطؤ المغناطيسي توضح مسارات مغنطة مختلفة أثناء تغيير المجالات المغناطيسية

توفر المواد المغناطيسية أحد أوضح الأمثلة على سلوك التباطؤ.يحدث التباطؤ المغناطيسي عندما تحتفظ المواد بالمغنطة بعد إزالة المجال المغناطيسي الخارجي.

المواد المغناطيسية مثل الحديد والنيكل والكوبالت والصلب السيليكوني يظهر هذا التأثير بشكل طبيعي لأن المجالات المغناطيسية الداخلية قد تظل محاذية جزئيًا حتى بعد تغير ظروف المجال.

فهم حلقة التباطؤ

تصف حلقة التباطؤ العلاقة بين:

• قوة المجال المغناطيسي (H)

• كثافة التدفق المغناطيسي (B)

ب = و(ح)

تتبع زيادة وتناقص المجالات المغناطيسية مسارات مختلفة، مما يؤدي إلى إنشاء حلقة مغلقة توضح سلوك الذاكرة المغناطيسية.تشير حلقة التباطؤ الأوسع بشكل عام إلى فقدان أكبر للطاقة، وزيادة توليد الحرارة، وانخفاض الكفاءة الإجمالية.

يتم فحص منحنيات التباطؤ عن كثب أثناء تصميم المحولات والمحركات وأنظمة الطاقة لأن الخسائر المفرطة يمكن أن تخلق إجهادًا حراريًا طويل المدى.

في مصادر الطاقة العملية ذات الوضع التبديلي، غالبًا ما يتم تفضيل مواد الفريت لأن خسائر الفولاذ السيليكوني تزيد بشكل كبير في ظل التشغيل عالي التردد.

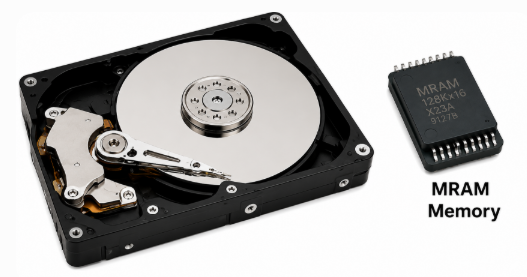

الشكل  5. أجهزة التخزين المغناطيسية التي تستخدم التباطؤ للاحتفاظ بالبيانات

التباطؤ المغناطيسي في تخزين البيانات

تعتمد محركات الأقراص الصلبة وتقنيات الذاكرة المغناطيسية على التباطؤ.ونظرًا لأن المواد المغناطيسية تحتفظ بالمغنطة بعد إزالة الطاقة، فإن المعلومات تظل مخزنة بدون طاقة كهربائية مستمرة.

تتراوح الاستخدامات الشائعة بين محركات الأقراص الثابتة وأنظمة الأشرطة المغناطيسية وتقنية ذاكرة الوصول العشوائي ذات المقاومة المغناطيسية (MRAM)، والتي تعتمد جميعها على التباطؤ المغناطيسي للاحتفاظ بالبيانات وقدرات التخزين غير المتطايرة.

المواد الأساسية المغناطيسية ومقارنة الكفاءة

يؤثر اختيار المواد الأساسية بشكل مباشر على خسائر التباطؤ والكفاءة وتوليد الحرارة والأداء طويل المدى في المحولات وأنظمة التبديل.تستجيب المواد المختلفة بشكل مختلف للمجالات المغناطيسية بسبب وجود أيونات v ariat في التركيب الذري، والقوة القسرية، والنفاذية، وخصائص الاحتفاظ المغناطيسي.تصبح هذه الاختلافات ذات أهمية خاصة في المحولات، والمحاثات، وتحويل إمدادات الطاقة، والمحركات الكهربائية، وأنظمة الطاقة عالية التردد.

مقارنة المواد الأساسية المغناطيسية المشتركة

مادة	التردد	نسبي الخسارة الأساسية	نسبي التكلفة	نموذجي التطبيقات
الصلب السيليكون	50-60 هرتز	معتدل	منخفض	المحولات المساعدة والمحركات
الفريت	كيلو هرتز – ميجا هرتز	منخفض	متوسط	SMPS، دوائر الترددات اللاسلكية، EMI قمع
معدن غير متبلور	50-400 هرتز	منخفض جدًا	عالية	المحولات الموفرة للطاقة

في حين أن جميع المواد تدعم التشغيل المغناطيسي، إلا أن أدائها يمكن أن يختلف بشكل كبير في ظل الظروف العملية.غالبًا ما يعتمد اختيار المواد على متطلبات التشغيل بدلاً من الأداء النظري وحده.

على سبيل المثالغالبًا ما تستخدم محولات المرافق فولاذ السيليكون بسبب فعاليته من حيث التكلفة وموثوقيته الراسخة.تستخدم مصادر الطاقة عالية التردد عادة الفريت لأن مقاومته الكهربائية العالية تقلل من خسائر التيار الدوامي.تستخدم المحولات الموفرة للطاقة بشكل متزايد المواد غير المتبلورة لأن انخفاض الخسائر يمكن أن يحسن الأداء على المدى الطويل.يساعد فهم هذه المفاضلات على تحقيق التوازن بين السلوك الحراري وأهداف الكفاءة ومتطلبات التشغيل.

المواد المغناطيسية الناعمة مقابل المواد المغناطيسية الصلبة

تنقسم المواد المغناطيسية عمومًا إلى فئات ناعمة وصلبة بناءً على مدى سهولة مغنطتها وإزالة مغنطتها.

الملكية	ناعم المواد المغناطيسية	صعب المواد المغناطيسية
الإكراه	منخفض	عالية
فقدان التباطؤ	أقل	أعلى
الاستخدام الرئيسي	المحولات	مغناطيس دائم
الاحتفاظ بالبيانات	منخفض	عالية

يمكن للمواد المغناطيسية اللينة أن تغير الحالات المغناطيسية بسرعة مع مدخلات طاقة منخفضة نسبيًا.وهي مفضلة في المحولات والمحاثات حيث يحدث التدوير المغناطيسي المتكرر.

تقاوم المواد المغناطيسية الصلبة إزالة المغناطيسية وتحتفظ بالخصائص المغناطيسية لفترات أطول.تُستخدم هذه المواد بشكل شائع في المغناطيس الدائم وأنظمة التخزين المغناطيسي.

اعتبارات الاختيار العملي

يتضمن اختيار مادة أساسية مغناطيسية أكثر من مجرد اختيار الخيار بأقل خسارة في التباطؤ.يعتمد اختيار المواد أيضًا على اعتبارات عملية مثل تردد التشغيل، والظروف الحرارية، وأهداف الكفاءة، وقيود الحجم، ومتطلبات التعامل مع الطاقة، والتكلفة الإجمالية.تؤثر هذه العوامل بشكل جماعي على الأداء والموثوقية والملاءمة لتطبيقات محددة.

على سبيل المثال، يستفيد مصدر طاقة التحويل عالي التردد بشكل عام من قلوب الفريت بسبب انخفاض الخسائر أثناء التبديل السريع.وفي الوقت نفسه، قد تستمر محولات المرافق التي تعمل بترددات الشبكة القياسية في استخدام فولاذ السيليكون بسبب كفاءة التكلفة والموثوقية المؤكدة.

يؤثر اختيار المواد بشكل مباشر على الكفاءة طويلة المدى والسلوك الحراري والأداء العام للنظام.يتيح لك فهم هذه المقايضات اختيار المواد المغناطيسية التي تتوافق بشكل أفضل مع متطلبات التطبيق.

التباطؤ في أجهزة أشباه الموصلات

الشكل 6. أجهزة SCR وTRIAC المستخدمة في تبديل التطبيقات

الثايرستور عبارة عن أجهزة تبديل لأشباه الموصلات مصممة لتطبيقات الجهد العالي والتيار العالي.على عكس الترانزستورات التقليدية التي تستجيب بشكل مستمر لإشارات التحكم، يستخدم الثايرستور آلية الإغلاق التي تسمح للجهاز بالبقاء موصلاً بعد التنشيط.

ينشئ سلوك التشغيل هذا خاصية ذاكرة لأن إخراج الجهاز يعتمد جزئيًا على حالته السابقة.بمجرد تشغيله، يستمر التوصيل حتى تنخفض ظروف التشغيل عن الحدود الكهربائية المحددة.

كيف يعمل سلوك الإغلاق

أجهزة مثل مقومات السيليكون التي تسيطر عليها (SCRs) و ترياك الاعتماد على الإغلاق وعقد الخصائص الحالية.

بعد تلقي نبضة البوابة، يدخل الجهاز في حالة موصلة ويستمر في العمل حتى عند إزالة إشارة البوابة.يتوقف التوصيل فقط بعد انخفاض التيار إلى ما دون عتبة التيار الحالي.

نظرًا لأن التنشيط والتعطيل يحدثان في ظل ظروف كهربائية مختلفة، فإن الثايرستور يُظهر سلوكًا مشابهًا للتباطؤ.

المعلمات الرئيسية التي تؤثر على الأداء

• تيار الإغلاق: الحد الأدنى من التيار المطلوب مباشرة بعد التشغيل.

• التيار الثابت: الحد الأدنى من التيار اللازم للحفاظ على التوصيل.

• تيار مشغل البوابة: التيار المطلوب لتفعيل الجهاز.

• عرقلة الجهد: الحد الأقصى لقدرة الجهد خارج الدولة.

مثال لسيناريو اختيار الجهاز

التطبيق	مقترح الجهاز	السبب
تحكم في سرعة المروحة	BT136 ترياك	تبديل التيار المتردد ثنائي الاتجاه القدرة
التحكم في المحركات الصناعية	TYN612 سي آر	ارتفاع الجهد والتيار القدرة على التعامل
الدوائر التعليمية	TIC106 سر	عملية بسيطة منخفضة الطاقة و إمكانية الوصول

تعتمد عملية الاختيار غالبًا على كيفية تفاعل الجهاز مع بيئة التشغيل.

على سبيل المثال، وحدة التحكم في سرعة المروحة المنزلية أو جهاز تخفيف الإضاءة يستخدم بشكل شائع BT136 ترياك لأن قدرته على التبديل ثنائي الاتجاه تبسط التحكم في التيار المتردد.بما أن التيار المتردد يتدفق في كلا الاتجاهين، يمكن لـ TRIAC أن يقوم بالتوصيل خلال كلا نصفي دورة التيار المتردد دون الحاجة إلى مكونات تحويل إضافية.تقلل هذه الخاصية من تعقيد الدوائر وتجعل التنفيذ أكثر عملية في الأجهزة الإلكترونية الاستهلاكية المدمجة.

قد تفضل أنظمة التحكم في المحركات الصناعية بدلاً من ذلك TYN612 سي آر، وهو مصمم للتعامل مع ظروف الطاقة الأعلى وبيئات التشغيل الأكثر تطلبًا.غالبًا ما تستفيد التطبيقات التي تتضمن أحمال تيار أكبر ومتطلبات تنظيم الطاقة من قدرة تحويل أقوى ومتانة محسنة.

بالنسبة للمشاريع التعليمية وتطبيقات التحكم منخفضة الطاقة، فإن TIC106 سر يظل خيارًا عمليًا بسبب سلوكه التشغيلي البسيط وإمكانية الوصول إليه للتجريب.يتم استخدامه بشكل متكرر في دوائر التبديل التمهيدية حيث تكون سهولة الفهم والتنفيذ مهمة.

يوضح هذا النهج القائم على التطبيق أن اختيار الجهاز لا يعتمد فقط على المواصفات الكهربائية ولكن أيضًا على متطلبات النظام وظروف التشغيل واعتبارات التصميم العملي.

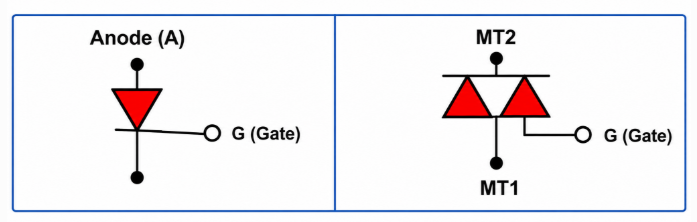

الشكل 7. رموز SCR وTRIAC توضح هياكل التبديل المختلفة

SCR مقابل ترياك

ميزة	SCR	ترياك
الاتجاه الحالي	اتجاه واحد	اتجاهين
تبديل التيار المتردد	محدودة	ممتاز
تطبيقات العاصمة	مشترك	أقل شيوعا
التحكم في الطاقة	عالية	معتدل
الاستخدام النموذجي	الأنظمة الصناعية	تجاري الأجهزة الإلكترونية

التباطؤ في دوائر المقارنة ودوائر شميت

الشكل  8. دائرة المقارنة باستخدام ردود الفعل الإيجابية للتخلفية

تمثل دوائر المقارنة أحد التطبيقات العملية الأكثر شيوعًا للتباطؤ في الإلكترونيات.والغرض منها هو مقارنة إشارة الدخل بالجهد المرجعي وتوليد الخرج وفقًا لنتيجة المقارنة.

تعمل الأنظمة الحقيقية بشكل متكرر في بيئات تحتوي على ضوضاء كهربائية وتموج وتقلبات في الإشارة.في ظل هذه الظروف، قد تؤثر أيونات v ariat الصغيرة بالقرب من مستويات العتبة على اتساق الإخراج.

يعمل التباطؤ على تحسين سلوك العتبة عن طريق إنشاء مستويات تبديل منفصلة، ​​مما يسمح لدوائر المقارنة بالعمل بشكل أكثر موثوقية في ظل ظروف الإشارة المتغيرة.

مقارنة أداء المقارنة

المعلمة	بدون التباطؤ	مع التباطؤ
اثارة كاذبة	متكرر	الحد الأدنى
تبديل الاستقرار	الفقراء بالقرب من العتبة	مستقر
تتابع الثرثرة	مشترك	نادر
حساسية الضوضاء	عالية	مخفض
موثوقية الإخراج	معتدل	تحسين

توضح المقارنة سبب استخدام التباطؤ بشكل شائع في واجهات الاستشعار والأنظمة المدمجة وتطبيقات التحكم الصناعية.

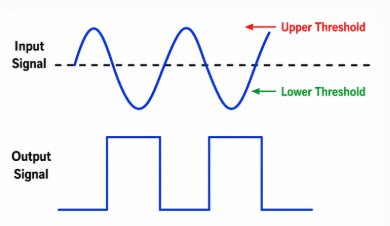

الشكل  9.  عملية تشغيل شميت باستخدام العتبات العلوية والسفلية

فهم عملية الزناد شميت

يستخدم مشغل شميت ردود فعل إيجابية عمدًا لخلق حالة تباطؤ، لذلك لا يتحول عند عتبة جهد واحدة.بدلاً من ذلك، فإنه يستخدم نقطتي تبديل مختلفتين: جهد العتبة العلوي وجهد العتبة الأدنى.وهذا يجعل انتقالات الإشارة أكثر نظافة واستقرارًا.في الأنظمة المدمجة العملية، غالبًا ما تتم إضافة مشغلات شميت إلى واجهات الاستشعار ومدخلات المفاتيح الميكانيكية لأن تقلبات الإشارة الصغيرة أو الضوضاء أو ارتداد الاتصال يمكن أن تؤدي إلى انتقالات إخراج متعددة غير مقصودة.

التباطؤ في Op-Amp وإلكترونيات الطاقة

مكبرات الصوت التشغيلية تستخدم على نطاق واسع في أنظمة الاستشعار ومعالجة الإشارات ودوائر التحكم التناظرية بسبب حساسيتها وقدرتها على التضخيم.عندما تختلف إشارات الإدخال ببطء أو تعمل بالقرب من ظروف الحد الأدنى، يمكن أن تؤثر التقلبات الصغيرة على اتساق التبديل وإنشاء سلوك إخراج غير مستقر.

لتحسين الأداء، غالبًا ما تقدم دوائر المضخم التشغيلي التباطؤ من خلال شبكات ردود الفعل الإيجابية.ينشئ هذا الأسلوب عتبات تنشيط وإلغاء تنشيط منفصلة، ​​مما يسمح لسلوك التبديل بالبقاء أكثر تحكمًا في ظل ظروف الإدخال المتغيرة.

يظهر مثال عملي على التباطؤ في أنظمة تكييف الهواء الذكية.

النظر في نظام مع درجة حرارة الغرفة المستهدفة 26 درجة مئوية.بدون نافذة التباطؤ، قد تؤدي التقلبات الطفيفة في درجة الحرارة حول نقطة الضبط إلى تشغيل الضاغط بشكل متكرر.

تتضمن ظروف التشغيل سبيل المثال تنشيط التبريد عند 28 درجة مئوية وتعطيل التبريد في 24 درجة مئوية.

هذا 4 درجات مئوية يؤدي الفصل إلى إنشاء نافذة تباطؤ تقلل من نشاط التبديل غير الضروري وتسمح للنظام بالعمل على نطاق أوسع من درجات الحرارة قبل تغيير الحالة.

سلوك النظام المقارن

السيطرة الطريقة	ضاغط دورات في الساعة	تأثير
بدون تباطؤ	عالية	زيادة تآكل الضاغط و عملية غير مستقرة
مع نافذة التباطؤ 4 درجات مئوية	أقل	تحسين الكفاءة وتقليلها نشاط التبديل

تمثل القيم المذكورة أعلاه سلوك التشغيل المقارن بدلاً من القياسات الثابتة لأن تردد التبديل يختلف وفقًا لحجم الغرفة والظروف الحرارية وجودة العزل والعوامل البيئية.

ومع ذلك، فإن المقارنة توضح مبدأ تصميميًا مهمًا.قد تقوم الأنظمة ذات نطاقات التباطؤ الضيقة أو الغائبة بالتبديل بشكل متكرر بالقرب من ظروف العتبة، مما يزيد من الضغط الكهربائي ويقلل من عمر المكونات على المدى الطويل.تعمل نوافذ التشغيل الأوسع بشكل عام على تقليل تكرار الدورات وتحسين اتساق التشغيل.

في الأنظمة العملية، يمكن أن يؤدي انخفاض نشاط التبديل إلى تحسين كفاءة استخدام الطاقة، وتقليل الضغط الحراري، ودعم عمر أطول للضاغط.تُستخدم طرق التحكم المماثلة على نطاق واسع في الأنظمة البيئية وتنظيم درجة الحرارة الصناعية والإلكترونيات الاستهلاكية حيث يكون سلوك العتبة المستقر أمرًا مهمًا.

يوضح هذا المثال كيف لا يؤثر التباطؤ على سلوك الدائرة فحسب، بل يؤثر أيضًا على أداء النظام في العالم الحقيقي وموثوقيته على المدى الطويل.

قياس وتوصيف التباطؤ

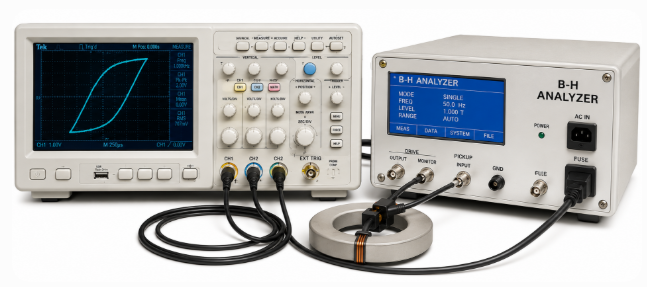

الشكل 10. منظار الذبذبات ومحلل B-H لقياس التباطؤ

يساعد قياس التباطؤ في تقييم كيفية تصرف المكونات في ظل ظروف التشغيل المتغيرة.وبدلاً من مجرد تحديد ما إذا كان التباطؤ موجودًا أم لا، تحدد القياسات أيضًا مدى قوة تأثيره على تبديل السلوك والكفاءة والأداء على المدى الطويل.

يتم استخدام أدوات مختلفة اعتمادًا على النظام الذي يتم تحليله:

• راسمات الذبذبات - تصور عتبات التبديل وسلوك الإشارة في الدوائر مثل المقارنات ومشغلات شميت.

• أجهزة تحليل المنحنى B-H - تقييم المواد المغناطيسية عن طريق قياس الإكراه، والاحتفاظ، وفقدان التباطؤ.

• أنظمة التوصيف المغناطيسي – دراسة السلوك المغناطيسي في تقنيات البحث والتخزين.

• أنظمة الاختبار الآلي - تحسين إمكانية التكرار واختبار المكونات على نطاق واسع.

تشمل القياسات الشائعة ما يلي:

• الإكراه - قوة المجال المغناطيسي المطلوبة لإزالة المغنطة المتبقية

• الاحتفاظية - المغنطة المتبقية بعد إزالة المجال

• نطاق التباطؤ - الفصل بين عتبات التبديل

• تبديل العتبات - القيم التي تؤدي إلى تغييرات الحالة

تؤثر نتائج القياس بشكل مباشر على اختيار المواد وتصميم النظام.قد تؤدي خسائر التباطؤ المفرطة إلى زيادة توليد الحرارة، في حين أن العتبات المختارة بشكل سيئ قد تقلل من اتساق التشغيل.

تحسين التباطؤ في التصميم الإلكتروني

التباطؤ مقابل الأنظمة غير الهستيرية

ميزة	التباطؤ	غير هستيري
الضوضاء الحصانة	عالية	منخفض
الاستقرار	أفضل	أقل استقرارا
التبديل التردد	أقل	أعلى
الحساسية	أقل	أعلى
خطأ اثار	مخفض	أكثر شيوعا
طويل الأمد الموثوقية	أفضل	مخفض

توضح هذه المقارنة سبب إدخال التباطؤ عمدًا في العديد من الأنظمة العملية.

هناك عدة عوامل تؤثر على سلوك التباطؤ، بما في ذلك الضوضاء الكهربائية، ودرجة حرارة التشغيل، والحمل v ariat أيون، وسرعة التبديل، والظروف الحرارية، ومتطلبات الاستجابة.يعتمد توازن التصميم المثالي على التطبيق المحدد وبيئة التشغيل.

التحديات واتجاهات البحث المستقبلية

على الرغم من أن التباطؤ يعمل على تحسين سلوك النظام، إلا أنه يمكن أن يخلق أيضًا تحديات في التصميم عندما تصبح الأجهزة أصغر حجمًا وتعمل بسرعات أعلى.

تشمل التحديات الحالية المرتبطة بالتباطؤ فقدان الطاقة في الأنظمة المغناطيسية، وتوليد الحرارة، وتأثيرات تقادم المواد، وتعقيد النمذجة، وزيادة الخسائر عند ترددات التشغيل العالية.يمكن أن تؤثر هذه القيود على الكفاءة العامة والموثوقية وأداء النظام على المدى الطويل.

تستمر الأبحاث الجارية في استكشاف المواد المغناطيسية منخفضة الفقد، وتقنيات التحسين بمساعدة الذكاء الاصطناعي، وتقنيات الذاكرة الإلكترونية السبينية، وطرق التحكم في التباطؤ التكيفي، وأنظمة أشباه الموصلات المتقدمة.تهدف هذه التطورات إلى تحسين الكفاءة وتقليل الخسائر ودعم سلوك النظام الأكثر ذكاءً.

قد تتبنى الأنظمة الإلكترونية المستقبلية بشكل متزايد تقنيات التباطؤ التكيفي التي تقوم تلقائيًا بضبط سلوك التشغيل وفقًا للظروف المتغيرة.مع استمرار الأجهزة في التقدم من حيث السرعة والتعقيد، سيظل التحكم الفعال في التباطؤ أحد الاعتبارات المهمة في تصميم النظام الإلكتروني.

الاستنتاج

يساعد التباطؤ الأنظمة الإلكترونية على العمل بشكل أكثر موثوقية من خلال تحسين الاستقرار وتقليل سلوك التبديل غير المرغوب فيه.يتم استخدامه على نطاق واسع في المواد المغناطيسية وأجهزة أشباه الموصلات وأنظمة التحكم وإلكترونيات الطاقة حيث تتغير ظروف التشغيل باستمرار.على الرغم من أنه يمكن أن يؤدي إلى فقدان الطاقة في بعض التطبيقات، إلا أن تصميم التباطؤ المناسب يمكن أن يحسن الكفاءة والأداء على المدى الطويل.يتيح فهم التباطؤ اتخاذ قرارات أفضل في تصميم الدوائر وتحسين النظام.
